锅炉电加热器用于热水锅炉、蒸汽锅炉等加热场合。
规格和技术参数
|
热水锅炉 |

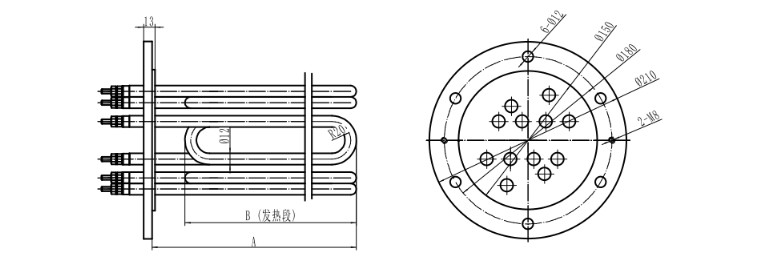

图一 管表面负载（12.5W/cm2） |
||||||
|
型号 |
电压（V） |
功率（W） |
外形尺寸（mm） |
电热元件 支/台 |
重量 |
价格 |
|
|
A |
B |
||||||
|
GL1-1-9-380 |
380V 三相 星型联接 |
9 |
260 |
180 |
6 |
|
|
|
GL1-1-12-380 |
380V 三相 星型联接 |
12 |
320 |
240 |
6 |
|
|
|
GL1-1-15-380 |
380V 三相 星型联接 |
15 |
360 |
280 |
6 |
|
|
|
GL1-1-18-380 |
380V 三相 星型联接 |
18 |
410 |
330 |
6 |
|
|
|
GL1-1-22-380 |
380V 三相 星型联接 |
22 |
490 |
400 |
6 |
|
|
|
GL1-1-25-380 |
380V 三相 星型联接 |
25 |
550 |
460 |
6 |
|
|
|
GL1-1-30-380 |
380V 三相 星型联接 |
30 |
630 |
540 |
6 |
|
|
|
蒸汽锅炉 |
图一 管表面负载10W/cm2) |
||||||
|
GL1-2-9-380 |
380V 三相 星型联接 |
9 |
280 |
200 |
6 |
|
|
|
GL1-2-12-380 |
380V 三相 星型联接 |
12 |
350 |
270 |
6 |
|
|
|
GL1-2-15-380 |
380V 三相 星型联接 |
15 |
420 |
340 |
6 |
|
|
|
GL1-2-18-380 |
380V 三相 星型联接 |
18 |
490 |
400 |
6 |
|
|
|
GL1-2-24-380 |
380V 三相 星型联接 |
24 |
630 |
540 |
6 |
|
|
产品外形尺寸

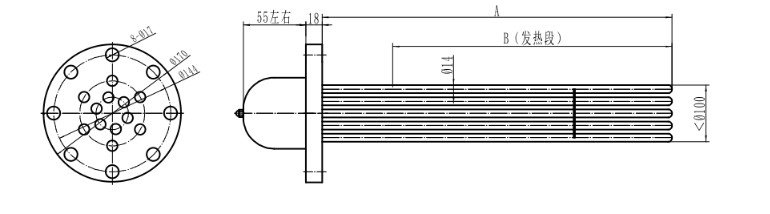

图二

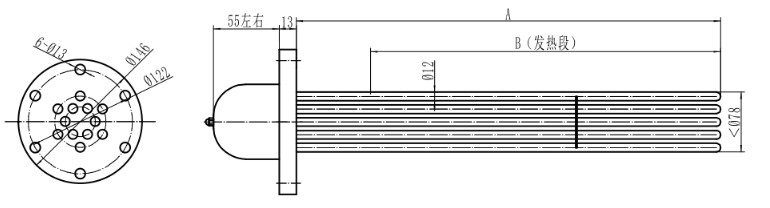

图三
图四
|
热水锅炉 |
图二 管表面负载（12.5W/cm2） |
||||||
|
型号 |
电压（V） |
功率（W） |
外形尺寸（mm） |
电热元件 支/台 |
重量 |
价格 |
|
|
A |
B |
||||||
|
GL2-1-18-380 |
380V 三相 三角形联接 |
18 |
380 |
280 |
6 |
|
|
|
GL2-1-24-380 |
380V 三相 三角形联接 |
24 |
470 |
370 |
6 |
|
|
|
GL2-1-30-380 |
380V 三相 三角形联接 |
30 |
560 |
460 |
6 |
|
|
|
GL2-1-36-380 |
380V 三相 三角形联接 |
36 |
670 |
550 |
6 |
|
|
|
GL2-1-42-380 |
380V 三相 三角形联接 |
42 |
760 |
640 |
6 |
|
|
|
GL2-1-48-380 |
380V 三相 三角形联接 |
48 |
850 |
730 |
6 |
|
|
|
蒸汽锅炉 |
图三 管表面负载10W/cm2) |
||||||
|
GL3-5-380 |
380V 三相 三角形联接 |
5 |
180 |
140 |
3 |
|
|
|
GL3-6-380 |
380V 三相 三角形联接 |
6 |
210 |
160 |
3 |
|
|
|
GL3-9-380 |
380V 三相 三角形联接 |
9 |
270 |
220 |
3 |
|
|
|
GL3-12-380 |
380V 三相 三角形联接 |
12 |
320 |
270 |
3 |
|
|
|
GL3-15-380 |
380V 三相 三角形联接 |
15 |
400 |
340 |
3 |
|
|
|
GL3-18-380 |
380V三相 三角形联接 |
18 |
460 |
400 |
3 |
|
|
|
蒸汽锅炉 |
图四 管表面负载10W/cm2) |
||||||
|
GL4-18-380 |
380V三相 三角形联接 |
18 |
260 |
200 |
6 |
|
|
|
GL4-24-380 |
380V三相 三角形联接 |
24 |
330 |
270 |
6 |
|
|
|
GL4-30-380 |
380V三相 三角形联接 |
30 |
400 |
340 |
6 |
|
|
|
GL4-36-380 |
380V三相 三角形联接 |
36 |
460 |
400 |
6 |
|
|
|
GL4-42-380 |
380V三相 三角形联接 |
42 |
550 |
470 |
6 |
|
|
|
GL4-48-380 |
380V三相 三角形联接 |
48 |
620 |
540 |
6 |
|
|
◆ 工作电压允许误差：不大于其额定值的1.1倍，外壳应有效接地。
◆ 工作环境：相对湿度不大于95%，无爆炸和腐蚀性气体。
◆ 金属管材：304不锈钢、316L不锈钢。
◆ 工作压力小于1.6MPa
使用维护及注意事项：
1、 外形尺寸图中尺寸“B”必须全部浸入水中，以免烧坏组件，被加热水应无腐蚀性。
2、 发现管子表面有水垢时，必须除尽后再用，以免降低效率，甚至烧坏组件。
3、组件应存放在干燥处，若因长期防放置而绝缘电阻降到低于1兆欧时，可在200℃左右的烘箱中干燥若干个小时，（或将组件低压通电数小时）即可恢复绝缘电阻。
