SJB2防爆加热器

产品介绍

适用范围

1、爆炸性气体混合物危险场所:1区,2区;

2、爆炸性气体混合物为:IIA、IIB、IIC;

3、温度级别:T1-T4

4、作敞开式或封闭式油槽及油箱加热之用

主要技术参数

1、接线盒外壳:铸铝合金、不锈钢

2、电热元件:304不锈钢;316L不锈钢、紫铜

3、防爆等级:d II BT4、 dII CT4

4、引入电缆外径:G3/4(φ10-φ16)

5、防护等级:IP55 、IP65


 ◆ 工作电压允许误差:不大于其额定值的1.1倍,外壳应有效接地。

 ◆ 工作环境:相对湿度不大于95%,无爆炸和腐蚀性气体。

 ◆ 金属管材:10#、304不锈钢、316L不锈钢。

 ◆ 在T4场合最高工作温度:<135℃

 ◆ 工作压力小于0.6MPa

 ◆ 系列防爆加热器安装通径φ65

  ◆ 系列防爆加热器可以用于T1、T2、T3、T4液体防爆场所

 使用维护及注意事项:

 1、 外形尺寸图中发热段部分必须全部浸入水中,以免烧坏组件,被加热液体应无腐蚀性。

 2、防爆加热器使用过程必须有效监控温度状况,避免温度超温造成安全事故。

 3、防爆加热器法兰密封材料应根据不同加热介质及加热温度合理选用

 4、 发现管子表面有结碳现象时,必须除尽后再用,以免降低效率,甚至烧坏组件。

 5、组件应存放在干燥处,若因长期防放置而绝缘电阻降到低于1兆欧时,可在200℃左右的烘箱中干燥若干个小时,(或将组件低压通电数小时)即可恢复绝缘电阻。

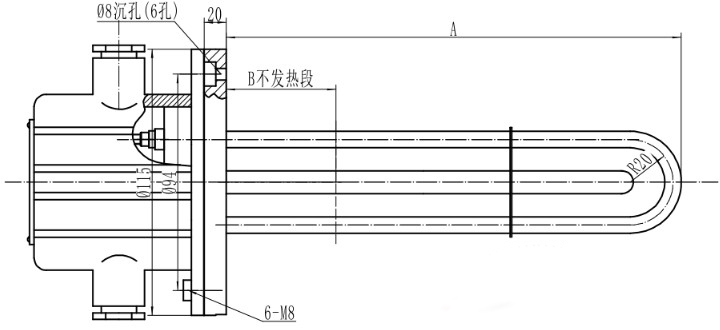

规格及外形尺寸:


表三

型号

电压(V)

功率(KW)

外形尺寸(mm)

电热元件 支/台

数量

价格

A

B(不发热段)

SJB2-3-0.5-220

220V 单相 串联

0.5

230

60

3





SJB2-3-0.5-380

380V单相 串联

0.5

230

60

3





SJB2-3-1-220

220V 单相 串联

1

230

60

3





SJB2-3-1-380

380V单相 串联

1

230

60

3





SJB2-3-2-220

220V 单相 并联

2

370

75

3





SJB2-3-2-380

380V单相 并联

2

370

75

3





SJB2-3-2-380

380V 三相 星型联接

2

370

75

3





SJB2-3-2-380

380V三相 三角形联接

2

370

75

3





SJB2-3-3-220

220V 单相 并联

3

440

75

3





SJB2-3-3-380

380V单相 并联

3

440

75

3





SJB2-3-3-380

380V 三相 星型联接

3

440

75

3





SJB2-3-3-380

380V三相 三角形联接

3

440

75

3





SJB2-3-4-380

380V 三相 星型联接

4

510

100

3





SJB2-3-4-380

380V三相 三角形联接

4

510

100

3





SJB2-3-5-380

380V 三相 星型联接

5

580

100

3





SJN2-3-5-380

380V三相 三角形联接

5

580

100

3





SJB2-3-6-380

380V 三相 星型联接

6

650

120

3





SJB2-3-6-380

380V三相 三角形联接

6

650

120

3





SJB2-3-8-380

380V 三相 星型联接

8

790

120

3





SJB2-3-8-380

380V三相 三角形联接

8

760

120

3





SJB2-3-10-380

380V 三相 星型联接

10

930

150

3





SJB2-3-10-380

380V三相 三角形联接

10

930

150

3





SJB2-3-12-380

380V 三相 星型联接

12

1070

150

3





SJB2-3-12-380

380V三相 三角形联接

12

1070

150

3

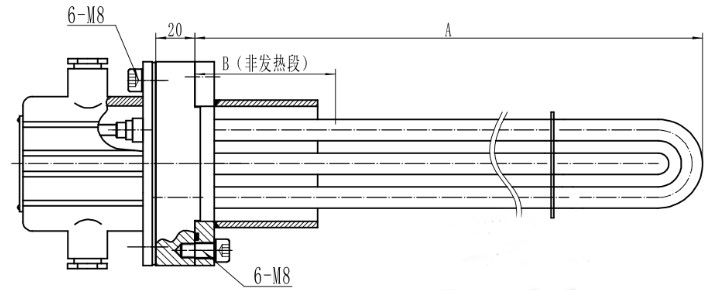

表四

型号

电压(V)

功率(KW)

外形尺寸(mm)

电热元件 支/台

数量

价格

A

B(不发热段)

SJB2-3-0.5-220

220V 单相 串联

0.5

230

60

3





SJB2-3-0.5-380

380V单相 串联

0.5

230

60

3





SJB2-3-1-220

220V 单相 串联

1

230

60

3





SJB2-3-1-380

380V单相 串联

1

230

60

3





SJB2-3-2-220

220V 单相 并联

2

370

75

3





SJB2-3-2-380

380V单相 并联

2

370

75

3





SJB2-3-2-380

380V 三相 星型联接

2

370

75

3





SJB2-3-2-380

380V三相 三角形联接

2

370

75

3





SJB2-3-3-220

220V 单相 并联

3

440

75

3





SJB2-3-3-380

380V单相 并联

3

440

75

3





SJB2-3-3-380

380V 三相 星型联接

3

440

75

3





SJB2-3-3-380

380V三相 三角形联接

3

440

75

3





SJB2-3-4-380

380V 三相 星型联接

4

510

100

3





SJB2-3-4-380

380V三相 三角形联接

4

510

100

3





SJB2-3-5-380

380V 三相 星型联接

5

620

100

3





SJN2-3-5-380

380V三相 三角形联接

5

620

100

3





SJB2-3-6-380

380V 三相 星型联接

6

730

120

3





SJB2-3-6-380

380V三相 三角形联接

6

730

120

3





SJB2-3-8-380

380V 三相 星型联接

8

930

150

3





SJB2-3-8-380

380V三相 三角形联接

8

930

150

3





SJB2-3-10-380

380V 三相 星型联接

10

1040

150

3





SJB2-3-10-380

380V三相 三角形联接

10

1040

150

3





SJB2-3-12-380

380V 三相 星型联接

12

1160

150

3





SJB2-3-12-380

380V三相 三角形联接

12

1160

150

3
