快速卡盘系列液用加热器用于敞开式或封闭式的水箱及容器中加热水、药液、洗净液、油液等液体.
规格及技术参数
表一
型号
电压（V）
功率
（Kw）

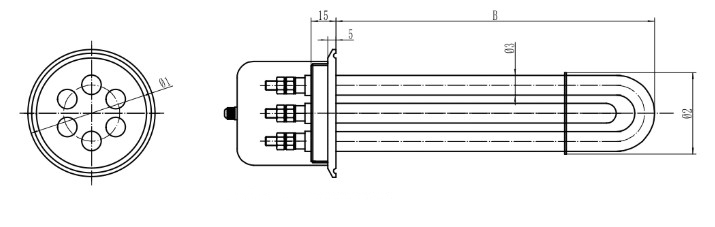

外形尺寸（mm）
电热元件
支/台
重量
价格
B
Φ1
Φ2
Φ3
SRST4-1-0.5-220
220V 单相 串联
0.5
130
64
42
10
3
SRST4-1-1-220
220V 单相 串联
1
180
64
42
10
3
SRST4-1-1-380
380V 单相 串联
1
180
64
42
10
3
SRST4-1-1.5-220
220V 单相 串联
1.5
220
64
42
10
3
SRST4-1-1.5-380
380V 单相 串联
1.5
220
64
42
10
3
SRST4-1-2-220
220V 单相 并联
2
270
64
42
10
3
SRST4-1-2-380
380V 单相 串联
2
270
64
42
10
3
SRST4-1-2-380
380V 三相 星型联接
2
270
64
42
10
3
SRST4-1-2.5-220
220V 单相 并联
2.5
320
64
42
10
3
SRST4-1-2.5-380
380V 单相 并联
2.5
320
64
42
10
3
SRST4-1-2.5-380
380V 三相 星形联接
2.5
320
64
42
10
3
SRST4-1-3-220
220V 单相 并联
3
360
64
42
10
3
SRST4-1-3-380
380V 单相 并联
3
360
64
42
10
3
SRST4-1-3-380
380V 三相 星型联接
3
360
64
42
10
3
SRST4-1-3-380
380V 三相 三角形联接
3
360
64
42
10
3
SRST4-1-4-380
380V 三相 星型联接
4
410
64
42
10
3
SRST4-1-4-380
380V 三相 三角形联接
4
410
64
42
10
3
表二
型号
电压（V）
功率
（Kw）
外形尺寸（mm）
电热元件
支/台
重量
价格
B
Φ1
Φ2
Φ3
SRST4-2-1-380
380V 单相 串联
1
150
77.5
54
12
3
SRST4-2-1.5-220
220V 单相 串联
1.5
180
77.5
54
12
3
SRST4-2-1.5-380
380V 单相 串联
1.5
180
77.5
54
12
3
SRST4-2-2-220
220V 单相 并联
2
220
77.5
54
12
3
SRST4-2-2-380
380V 单相 串联
2
220
77.5
54
12
3
SRST4-2-2-380
380V 三相 星型联接
2
220
77.5
54
12
3
SRST4-2-2.5-220
220V 单相 并联
2.5
260
77.5
54
12
3
SRST4-2-2.5-380
380V 单相 并联
2.5
260
77.5
54
12
3
SRST4-2-2.5-380
380V 三相 星形联接
2.5
260
77.5
54
12
3
SRST4-2-3-380
380V 三相 星型联接
3
300
77.5
54
12
3
SRST4-2-3-380
380V 三相 三角形联接
3
300
77.5
54
12
3
SRST4-2-4-380
380V 三相 星型联接
4
350
77.5
54
12
3
SRST4-2-4-380
380V 三相 三角形联接
4
350
77.5
54
12
3
SRST4-2-4.5-380
380V 三相 星型联接
4.5
380
77.5
54
12
3
SRST4-2-4.5-380
380V 三相 三角形联接
4.5
380
77.5
54
12
3
SRST4-2-5-380
380V 三相 星型联接
5
400
77.5
54
12
3
SRST4-2-5-380
380V 三相 三角形联接
5
400
77.5
54
12
3
SRST4-2-6-380
380V 三相 星型联接
6
450
77.5
54
12
3
SRST4-2-6-380
380V 三相 三角形联接
6
450
77.5
54
12
3
◆ 工作电压允许误差：不大于其额定值的1.1倍，外壳应有效接地。
◆ 工作环境：相对湿度不大于95%，无爆炸和腐蚀性气体。
◆ 金属管材：304不锈钢、316L不锈钢。
◆ SRST4型的工作压力应小于1.0MPa.
使用维护及注意事项：
1、 外形尺寸图中尺寸“B”必须全部浸入水中，以免烧坏组件，被加热水应无腐蚀性。
2、 发现管子表面有水垢时，必须除尽后再用，以免降低效率，甚至烧坏组件。
3、组件应存放在干燥处，若因长期防放置而绝缘电阻降到低于1兆欧时，可在200℃左右的烘箱中干燥若干个小时，（或将组件低压通电数小时）即可恢复绝缘电阻。
