油用夹套加热器

产品介绍

      系列油用夹套电加热器主要用于大型水箱、油箱、油槽、液压装置等的加热。系列油用夹套电加热器由加热芯子和护套管组成,加热芯子用管状电热元件作为热源,护套管采用薄型不锈钢管制作,电加热器与箱体容器采用法兰连接,护套将加热芯子与被加热液体隔离,更换电加热器时,不需要放掉箱体容器内的液体,仅需抽出加热芯子,更换一个新的加热芯子即可,维修方便。


规格和技术参数

表一(管表面负载2.75W/cm2

型号

电压(V)

功率(KW)

外形尺寸(mm)

电热元件 支/台

重量

价格

A

B

SJY3-1-0.5-220

220V 单相 串联

0.5

340

250

3





SJY3-1-1-220

220V 单相 串联

1

340

250

3





SJY3-1-1-380

380V 单相 串联

1

340

250

3





SJY3-1-2-220

220V 单相 并联

2

540

450

3





SJY3-1-2-380

380V 三相 星型联接

2

540

450

3





SJY3-1-3-220

220V 单相 并联

3

740

650

3





SJY3-1-3-380

380V 三相 星型联接

3

740

650

3





SJY3-1-4-220

220V 单相 并联

4

940

850

3





SJY3-1-4-380

380V 三相 星型联接

4

940

850

3





SJY3-1-5-220

220V 单相 并联

5

1040

950

3





SJY3-1-5-380

380V 三相 星型联接

5

104

950

3





SJY3-1-6-220

220V 单相 并联

6

1190

1100

3





SJY3-1-6-380

380V 三相 星型联接

6

1190

1100

3



表二(管表面负载1W/cm2)

型号

电压(V)

功率(KW)

外形尺寸(mm)

电热元件 支/台

重量

价格

A

B

SJY1-2-1-220

220V 单相 并联

1

690

600

3





SJY3-2-1-380

380V 三相 星型联接

1

690

600

3





SJY3-2-1.5-220

220V 单相 并联

1.5

990

900

3





SJY3-2-1.5-380

380V 三相 星型联接

1.5

990

900

3





SJY3-2-2-220

220V 单相 并联

2

1190

1100

3





SJY3-2-2-380

380V 三相 星型联接

2

1190

1100

3





SJY3-2-2.5-220

220V 单相 并联

2.5

1440

1350

3





SJY3-2-2.5-380

380V 三相 星型联接

2.5

1440

1350

3





SJY3-2-3-220

220V 单相 并联

3

1690

1600

3





SJY3-2-3-380

380V 三相 星型联接

3

1690

1600

3





 ◆ 工作电压允许误差:不大于其额定值的1.1倍,外壳应有效接地。

 ◆ 工作环境:相对湿度不大于95%,无爆炸和腐蚀性气体。

 ◆ 金属管材:10号钢管、304不锈钢。

  最高工作温度:SJY3型(2.75W/cm2)为80℃;SJY3型(1W/cm2)为120℃。

 ◆ SJY3型的工作压力应小于0.6MPa.

 ◆ SJY3型的安装通径≥φ65

使用维护及注意事项

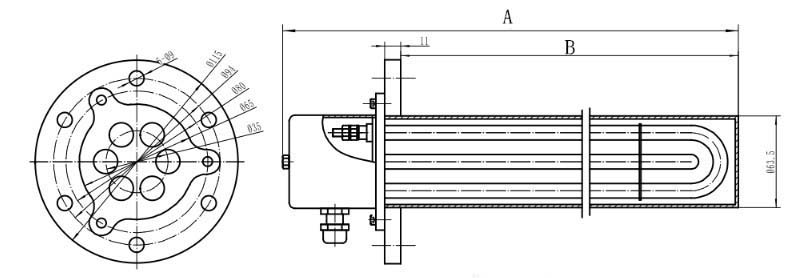

 1.外形尺寸图中尺寸“B”必须全部浸入在油液中以免烧坏组件。被加热介质应无腐蚀性。
 2.SJY3型夹套油电加热器只允许加热低粘度、流动性好、能较快热量传递的液体。

 3.合理配置箱体容器内的电加热器数量,对很长时间加热才能达到设定温度的加热器应选用SJY3(1W/cm2) .

 4.发现加热管表面有结碳时,必须将碳除尽后再用,以免降低效率,甚至烧坏组件。
 5.组件应存放在干燥处,若因长期放置后绝缘电阻降到低于1兆欧时,可在200℃左右的烘箱中干燥若干小时(或将组件低电压通电数小时),即可恢复绝缘电阻。
