油用加热器

产品介绍

系列油用夹套电加热器主要用于大型水箱、油箱、油槽、液压装置等的加热。系列油用夹套电加热器由加热芯子和护套管组成，加热芯子用管状电热元件作为热源，护套管采用薄型不锈钢管制作，电加热器与箱体容器采用法兰连接，护套将加热芯子与被加热液体隔离，更换电加热器时，不需要放掉箱体容器内的液体，仅需抽出加热芯子，更换一个新的加热芯子即可，维修方便。

规格和技术参数

表一（管表面负载2.75W/cm²）

型号	电压（V）	功率（KW）	外形尺寸（mm）		电热元件支/台	重量	价格
型号	电压（V）	功率（KW）	A	B	电热元件支/台	重量	价格
SJY1-1-0.5-220	220V 单相串联	0.5	340	250	3
SJY1-1-1-220	220V 单相串联	1	340	250	3
SJY1-1-1-380	380V 单相串联	1	340	250	3
SJY1-1-2-220	220V 单相并联	2	540	450	3
SJY1-1-2-380	380V 三相星型联接	2	540	450	3
SJY1-1-3-220	220V 单相并联	3	740	650	3
SJY1-1-3-380	380V 三相星型联接	3	740	650	3
SJY1-1-4-220	220V 单相并联	4	940	850	3
SJY1-1-4-380	380V 三相星型联接	4	940	850	3
SJY1-1-5-220	220V 单相并联	5	1040	950	3
SJY1-1-5-380	380V 三相星型联接	5	104	950	3
SJY1-1-6-220	220V 单相并联	6	1190	1100	3
SJY1-1-6-380	380V 三相星型联接	6	1190	1100	3

表二(管表面负载1W/cm²)

型号	电压（V）	功率（KW）	外形尺寸（mm）		电热元件支/台	重量	价格
型号	电压（V）	功率（KW）	A	B	电热元件支/台	重量	价格
SJY1-2-1-220	220V 单相并联	1	690	600	3
SJY1-2-1-380	380V 三相星型联接	1	690	600	3
SJY1-2-1.5-220	220V 单相并联	1.5	990	900	3
SJY1-2-1.5-380	380V 三相星型联接	1.5	990	900	3
SJY1-2-2-220	220V 单相并联	2	1190	1100	3
SJY1-2-2-380	380V 三相星型联接	2	1190	1100	3
SJY1-2-2.5-220	220V 单相并联	2.5	1440	1350	3
SJY1-2-2.5-380	380V 三相星型联接	2.5	1440	1350	3
SJY1-2-3-220	220V 单相并联	3	1690	1600	3
SJY1-2-3-380	380V 三相星型联接	3	1690	1600	3

◆ 工作电压允许误差：不大于其额定值的1.1倍，外壳应有效接地。

◆ 工作环境：相对湿度不大于95%，无爆炸和腐蚀性气体。

◆ 金属管材：10号钢管、304不锈钢。

◆ 高工作温度：SJY1-1型（2.75W/cm²）为80℃；SJY1-2型（1W/cm²）为120℃。

◆ SJY1型的工作压力应小于0.6MPa.

◆ SJY1型的安装通径≥φ80

使用维护及注意事项

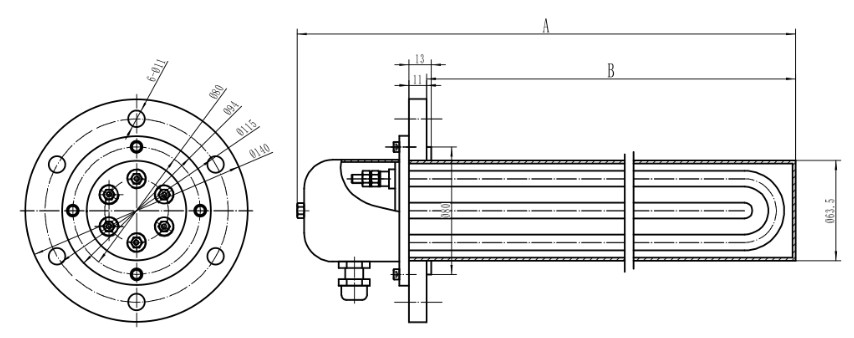

1.外形尺寸图中尺寸“B”必须全部浸入在油液中以免烧坏组件。被加热介质应无腐蚀性。
2.SJY1型夹套油电加热器只允许加热低粘度、流动性好、能较快热量传递的液体。

3.合理配置箱体容器内的电加热器数量，对很长时间加热才能达到设定温度的加热器应选用SJY1(1W/cm²) .

4.发现加热管表面有结碳时，必须将碳除尽后再用，以免降低效率，甚至烧坏组件。
5.组件应存放在干燥处，若因长期放置后绝缘电阻降到低于1兆欧时，可在200℃左右的烘箱中干燥若干小时（或将组件低电压通电数小时），即可恢复绝缘电阻。
