SRY2 |SRY3|SRY4管状电加热器|侵入式管状电加热器

产品介绍

一、用途

SRY2、SRY3型管状电加热器适用于敞开式或封闭式的油槽中加热 油用,SRY4型系列油电加热器用于加热流动或循环的油 SRY4型系列油电加热器表面负荷较高,只适用于油温度较低、传热效果好的油液中使用



二、作用说明

1、工作电压允许误差:不大于其额定值的1.1,外壳应接地。

2、工作环境:无爆炸性和腐蚀性气体。

3、融化沥青、石蜡等固体油类时应降低电压使用,等融化后再升至额定电压。以防止热量集中降低元件使用寿命。

4、必须保持出线端部干燥、清洁,以免造成表面闪烁或短路。

5、元件应存放在干燥处,若因长期放置而绝缘电阻将到低于1MΩ时,可在200℃左右的烘箱中干燥若干小时(或将元件低压通电数小时)即可恢复绝缘电阻。

6、SRY2型安装孔尺寸为Φ65mm,工作压力为6kg/cm2

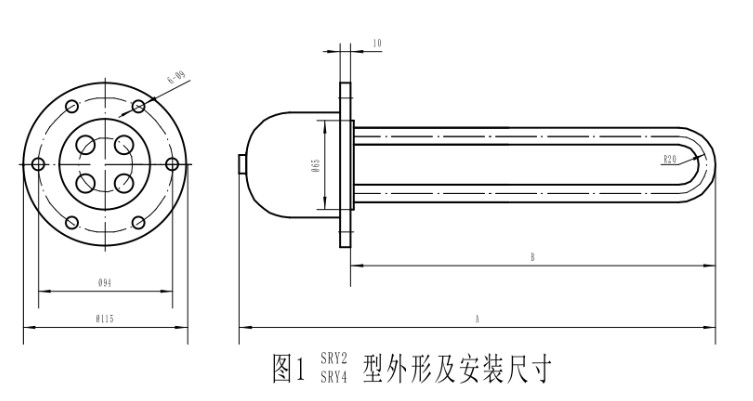

规格及技术参数

型号

电压(V)

功率(KW

外形尺寸(mm)

电热元件 支/

重量

价格

A

B

SRY2-0.5-220

220V单相 串联

0.5

307

230

3





SRY2-1-220

220V单相 串联

1

307

230

2





SRY2-1-380

380V单相 串联

1

307

230

3





SRY2-2-220

220V单相 并联

2

507

430

2





SRY2-2-380

380V单相 并联

2

507

430

2





SRY2-3-220

220V单相 并联

3

707

630

2





SRY2-3-380

380V单相 并联

3

707

630

2





SRY2-4-220

220V单相 并联

4

922

845

2





SRY2-4-380

380V单相 并联

4

922

845

2





SRY4-5-220

220V单相 并联

5

697

620

2





SRY4-5-380

380V单相 并联

5

697

620

2





SRY4-6-220

220V单相 并联

6

807

730

2





SRY4-6-380

380V单相 并联

6

807

730

2





SRY4-8-220

220V单相 并联

8

1007

930

2





SRY4-8-380

380V单相 并联

8

1007

930

2

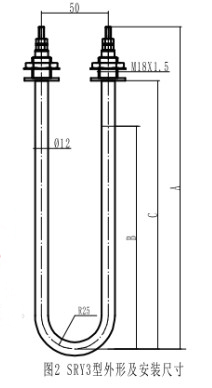

SRY3油用电加热元件

型号

电压(V)

功率(KW

外形尺寸(mm)

重量

价格

A

B

C

SRY3-1-220

220V单相

1

625

375

570





SRY3-1-380

380V单相

1

625

375

570





SRY3-2-220

220V单相

2

825

575

770





SRY3-2-380

380V单相

2

825

575

770





SRY3-3-220

220V单相

3

925

675

870





SRY3-3-380

380V单相

3

925

675

870





SRY3-4-220

220V单相

4

1125

875

1070





SRY3-4-380

380V单相

4

1125

875

1070



 ◆ 工作电压允许误差:不大于其额定值的1.1,外壳应接地。

 ◆ 工作环境:相对湿度不大于95%,无爆炸和腐蚀性气体

  金属管材料:10钢管、304不锈钢

 ◆ 最高工作温度:SRY2、SRY3型为300℃,SRY4型为100℃

  SRY2、SRY4型的工作压力小于0.6MPa

 ◆ SRY2、SRY4的安装通径≥φ65

  SRY3型紧固件长度为25mm

其它表示SRY2-220/2

使用维护及注意事项

 1、外形尺寸图中尺寸“B”必须全部浸入油中以免烧坏组件。被加热油应无腐蚀性。

 2、SRY3型的工作液面必需在紧固件下,尺寸线"B"之上
 3、 熔化沥青、石蜡等固态油类时应降低电压使用,等熔化后再升至额定电压。以防止热量集中降低元件使用寿命。
 4、 发现管子表面有结炭时,必须除尽后再用,以免降低效率,甚至烧坏组件。
 5、组件应存放在干燥处,若因长期放置而绝缘电阻降到低于1兆欧时,可在200℃左右的烘箱中干燥若干小时(或将组件低压通电数小时),即可恢复绝缘电阻。
