插入式储罐电加热器分两种：一种是常规金属管状电热元件组成的发热管集束式；一种是用特殊的高温绝缘件为骨架以镍铬丝为发热元件，用碳钢或不锈钢为护套的电加热产品，加热元件为扰性结构，可作扰性弯曲，更换元件时储罐不需要排空。
贮罐式电加热器是用特殊的陶瓷件作为绝缘材料，以镍铬丝作为发热元件，以碳钢或不锈钢管作护套的电加热产品，产品具有安全可靠、维护方便、高效节能、管表面功率负荷低等特点，主要应用于油田、炼油厂、化工厂、油库及各行业的大型贮罐、罐车、槽池、贮液、液压泵中的粘性热敏性液体介质、贮气容器内介质的防冻、防凝固、保温、降粘和减阻。它取代传统的蒸汽、热水等加热方式，具有节能显著、能耗费用低等优点，是一种理想的电加热器材。
特点
◆不需要贮罐排空即可更换加热元件。加热元件为挠性结构，更换电热元件时可作挠性弯曲， 维修方便。
◆加热器管表面功率负荷低，介质不会在表面结垢、粘结、烧焦、碳化等，是粘性、热敏性液体介质加热的理想元件。
◆有多种结构和安装方式供用户选择。
◆以三相结构为主，有利于电网平衡和批量使用。
◆元件大长度：10m，规格为 DN65（护套管）。
◆具有过热保护结构，可用于防爆性场合.
◆不锈钢加热器可用于腐蚀性场合和高温场合

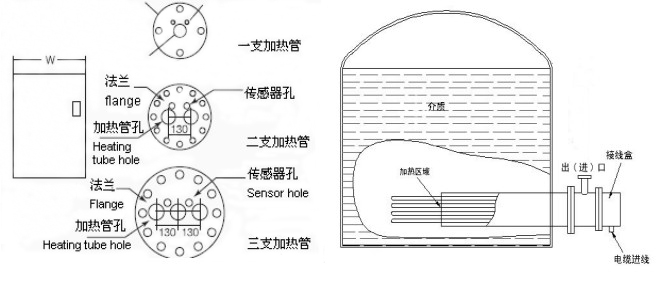

普通型贮罐式电加热器 ZG-法兰规格-加热管支数-加热器长度-C:碳钢（S:不锈钢）
|
型号 |
电压 （V） |
功率 （Kw） |
功率密度 （w/cm2） |
尺寸（mm） |
支数 |
|
||
|
L |
W |
H |
||||||
|
R-3/380-ZG-100/1/2/C |
380 |
3 |
0.8 |
2000 |
500 |
600 |
1 |
|
|
R-5/380-ZG-100/1/2.5/S |
5 |
0.8 |
2500 |
500 |
600 |
1 |
|
|
|
R-10/380-ZG-100/1/4.8/C |
10 |
0.8 |
4800 |
500 |
600 |
1 |
|
|
|
R-10/380-ZG-250/2/2.5/C |
10 |
0.8 |
2500 |
700 |
600 |
2 |
|
|
|
R--20/380-ZG-250/2/4.8/C |
20 |
0.8 |
4800 |
700 |
600 |
2 |
|
|
|
R-30/380-ZG-250/2/7/C |
30 |
0.8 |
7000 |
700 |
600 |
2 |
|
|
|
R-15/380-ZG-350/3/2.5/C |
15 |
0.8 |
2500 |
900 |
600 |
3 |
|
|
|
R-30/380-ZG-350/3/4.8/C |
30 |
0.8 |
4800 |
900 |
600 |
3 |
|
|
|
R-45/380-ZG-350/3/7/C |
45 |
0.8 |
7000 |
900 |
600 |
3 |
|
|
|
R-20/380-ZG-100/1/5/C |
20 |
1.5 |
5000 |
500 |
600 |
1 |
|
|
|
R-25/380-ZG-100/1/6.5/C |
25 |
1.5 |
6500 |
500 |
600 |
1 |
|
|
|
R-40/380-ZG-250/2/5/C |
40 |
1.5 |
5000 |
700 |
600 |
2 |
|
|
|
R-50/380-ZG-250/2/6.5/C |
50 |
1.5 |
6500 |
700 |
600 |
2 |
|
|
|
R-60/380-ZG-350/3/5/C |
60 |
1.5 |
5000 |
900 |
600 |
3 |
|
|
|
R-75/380-ZG-350/3/6.5/C |
75 |
1.5 |
6500 |
900 |
600 |
3 |
|
|
|
型号 |
电压 （V） |
功率 （Kw） |
功率密度 （w/cm2） |
尺寸(mm) |
支数 |
|
|
|
L |
D（φ）接线盒筒体 |
||||||
|
BR-5/380-ZG-100/1/2/S |
380 |
5 |
0.8 |
2500 |
160 |
1 |
|
|
BR-10/380-ZG-100/1/2.5/C |
10 |
0.8 |
2500 |
160 |
1 |
|
|
|
BR-15/380-ZG-100/1/4.8/C |
15 |
0.8 |
4800 |
160 |
1 |
|
|
|
BR-10/380-ZG-250/2/2.5/C |
10 |
0.8 |
2500 |
320 |
2 |
|
|
|
BR--20/380-ZG-250/2/4.8/C |
20 |
0.8 |
4800 |
320 |
2 |
|
|
|
BR-30/380-ZG-250/2/7/C |
30 |
0.8 |
7000 |
320 |
2 |
|
|
|
BR-15/380-ZG-350/3/2.5/C |
15 |
0.8 |
2500 |
420 |
3 |
|
|
|
BR-30/380-ZG-350/3/4.8/C |
30 |
0.8 |
4800 |
420 |
3 |
|
|
|
BR-45/380-ZG-350/3/7/C |
45 |
0.8 |
7000 |
420 |
3 |
|
|
|
BR-20/380-ZG-100/1/5/C |
20 |
1.5 |
5000 |
160 |
1 |
|
|
|
BR-25/380-ZG-100/1/6.5/C |
25 |
1.5 |
6500 |
160 |
1 |
|
|
|
BR-40/380-ZG-250/2/5/C |
40 |
1.5 |
5000 |
320 |
2 |
|
|
|
BR-50/380-ZG-250/2/6.5/C |
50 |
1.5 |
6500 |
320 |
2 |
|
|
|
BR-60/380-ZG-350/3/5/C |
60 |
1.5 |
5000 |
420 |
3 |
|
|
|
BR-75/380-ZG-350/3/6.5/C |
75 |
1.5 |
6500 |
420 |
3 |
|
|

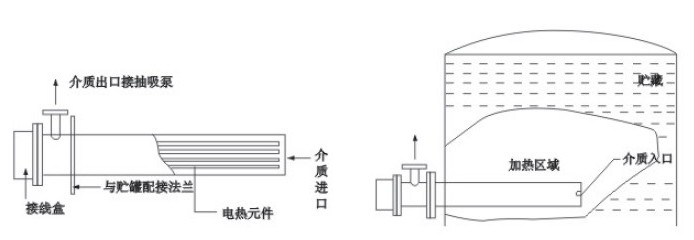

贮罐泵出型电加热器(防爆抽吸式电加热器)
主要适用于加热储罐内各种粘性介质，使之可以用泵抽取。
热启动快，仅需对泵出的介质进行部分预热即可进行操作，无需对整个贮罐内的介质进行加热，节约能源。同时，由于降低了油的粘度，泵出的效率得到了大大提高。
