风道加热器概述
风道加热器主要用于风道中的空气加热，规格分低温、中温、高温三种形式，在结构上的共同之处是采用了用钢板支撑电热管以减少风机停止时电热管的振动，在接线盒中都装有超温控制装置。低温型可直接安装在风道上，而中温型、高温型由于结构上的不同，在通道外壁至加热器接线盒夹有100mm 厚的保温材料，一方面减少整个通道的对外散热，另一方面也减少了接线腔内的温度。
另在控制方面除装有超温保护外，还在风机与加热器之间加装联运装置，以确保电加热器起动必须在风机起动之后，在加热器前后加一差压装置，以防风机故障，通道加热器加热的气体压力一般不应超过0.3Kg/cm2，如需超过以上压力，请选用循环式电加热器；低温型加热器气体加热高温度不超过160℃；中温型不超过260℃；高温型不超过500℃。
风道加热器结构
1.风道加热器采用不锈钢加热管作为发热体
2.采用碳钢或者不锈钢材料做支架
3.采用组合式的连接方式构成
风道加热器产品特点
1．电加热管采用外绕波纹式不锈钢带，增加了散热面积，大大提高了热交换效率。
2．加热器设计合理，风阻小，加热均匀，无高、低温死角。
3．双重保护，性能好。在加热器上安装了温控器、熔断器，可以用来控制风道空气温度超温和无风的情况下工作，确保万无一失。
|
型号 |
功率(KW) |
内膛尺寸 （长×宽×高） |
连接口径（出口） |
连接风机 |
控温精度 |
电源 |
控温范围 |
控制方式 |
|
|
SBFD-5 |
5 |
200×300×300 |
Φ100 |
370W |
PID±5℃ |
单相220V |
室温～300℃ |
微电脑PID控制器 |
|
|
SBFD-10 |
10 |
300×300×300 |
Φ100 |
3相380V 50Hz |
|
||||
|
SBFD-15 |
15 |
400×300×300 |
Φ150 |
750W |
|
||||
|
SBFD-20 |
20 |
400×300×400 |
Φ150 |
|
|||||
|
SBFD-25 |
25 |
400×400×400 |
Φ200 |
1.5KW |
|
||||
|
SBFD-30 |
30 |
400×400×400 |
Φ200 |
|
|||||
|
SBFD-40 |
40 |
500×400×400 |
Φ250 |
2.2KW |
|
||||
|
SBFD-50 |
50 |
600×400×400 |
Φ250 |
|
|||||
|
SBFD-60 |
60 |
700×400×400 |
Φ250 |
|
|||||
|
SBFD-70 |
70 |
700×400×500 |
Φ300 |
3KW |
|
||||
|
SBFD-80 |
80 |
800×400×500 |
Φ300 |
|
|||||
|
SBFD-90 |
90 |
900×400×500 |
Φ350 |
5.5KW |
|
||||
|
SBFD-100 |
100 |
1000×400×500 |
Φ350 |
|
|||||
|
SBFD-120 |
120 |
1000×500×600 |
Φ400 |
7.5KW |
|
||||
|
SBFD-140 |
140 |
1000×500×600 |
Φ400 |
|
|||||
|
SBFD-160 |
160 |
1000×700×500 |
Φ400 |
|
|||||
|
SBFD-180 |
180 |
1000×700×500 |
Φ450 |
11KW |
|
||||
|
SBFD-200 |
200 |
1000×700×500 |
Φ450 |
|
|||||
|
SBFD-250 |
250 |
1000×800×800 |
Φ500 |
15KW |
|
||||
|
SBFD-300 |
300 |
1200×1000×1000 |
Φ500 |
|
|||||
|
SBFD-350 |
350 |
1200×1000×1000 |
Φ600 |
18.5KW |
|
||||
|
SBFD-400 |
400 |
1400×1000×1000 |
Φ600 |
|
|||||
|
SBFD-450 |
450 |
1400×1000×1000 |
Φ700 |
22KW |
|
|
|
|
|
|
SBFD-500 |
500 |
1400×1000×1000 |
Φ700 |
|
|||||
|
SBFD-600 |
600 |
1600×1000×1000 |
Φ800 |
37KW |
|
||||
|
SBFD-700 |
700 |
1800×1000×1000 |
Φ800 |
|
|||||
|
SBFD-800 |
800 |
1800×1000×1000 |
Φ800 |
|
|||||
|
SBFD-900 |
900 |
2000×1000×1000 |
Φ800 |
|
|||||
|
SBFD-1000 |
1000 |
2400×1000×1000 |
Φ800 |
|

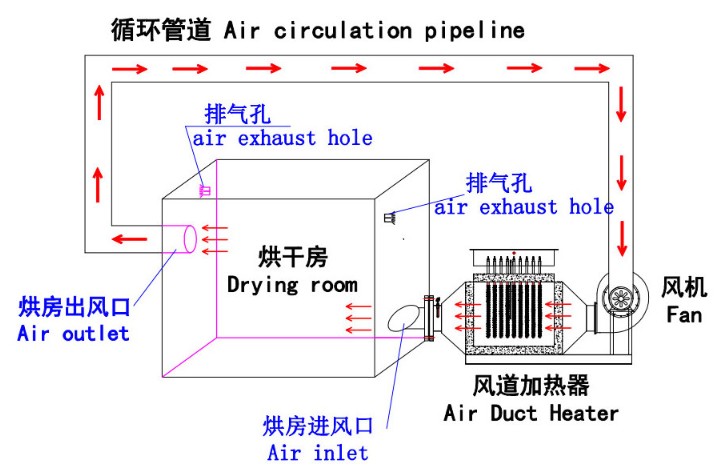

空气电加热器主要是用来将所需要的空气流从初始温度加热到所需要的空气温度，高可达650℃。已被广泛的应用到取暖通道、烘道，烘房及干燥设备等。特别适合于自动控温和大流量高温加热器。空气电加热器使用的范围宽，可以对任何气体加热，产生的热空气干燥无水份、不导电、不燃烧、不爆炸、无化学腐蚀性、无污染、安全可靠、被加热空间升温快（可控）。
 |
 |
防爆风道电加热器是在普通风道电加热器之上加上防爆腔室而成，用于有防爆要求的场合。采用电热管壳加热元件或者翅片式加热元件，对工业风道、空调风道或其他空气风道中的空气进行加热，以使风道输出的空气温度升高。
额定电压：380V
防爆等级：Exd II BT1~T4
温度规格：低温（50~200℃）、中温（200~350℃）、高温（350~500℃）
风速规格：低速（1~2.5m/s）、中速（2.5~5 m/s）、高速（5~8 m/s）
开关间隔：温控系统确保加热器与风机间的连锁控制功能
|

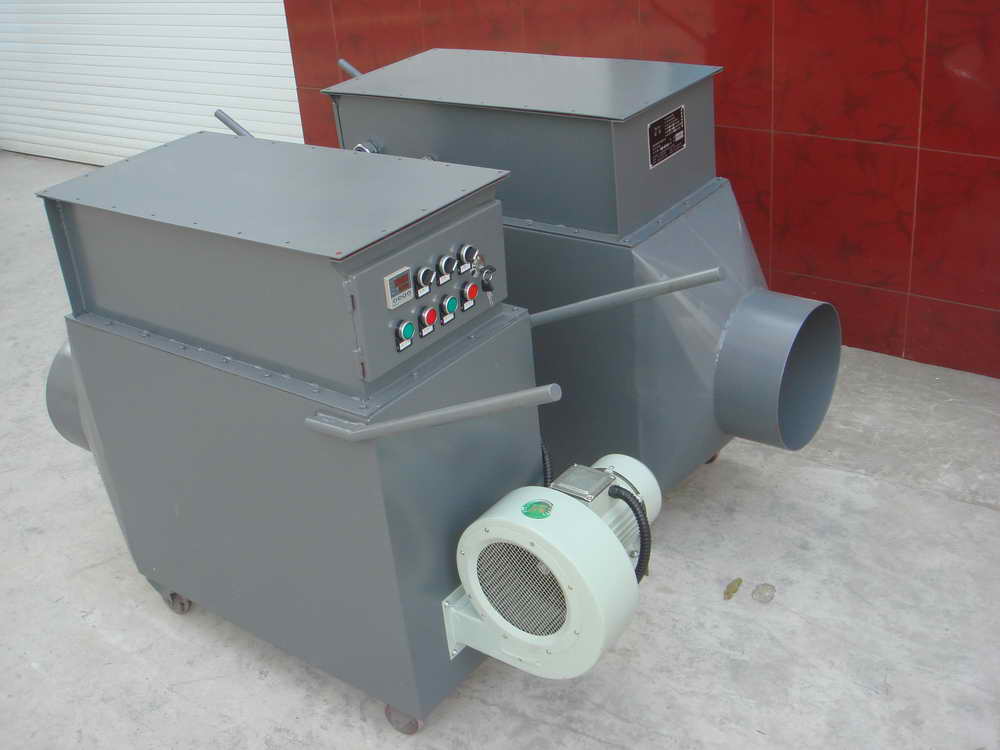

移动风道电加热器 |

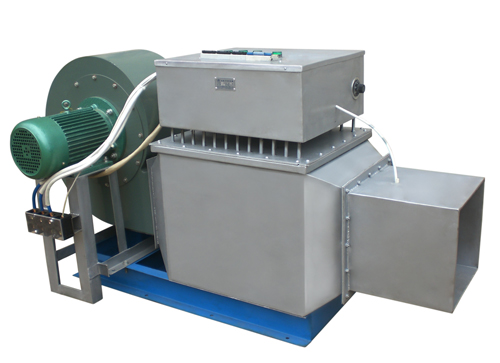

风机式风道电加热器 |
|
|
