316L加热电缆系列

产品介绍

      矿物绝缘加热电缆( Mineral Insulated Heating Cable)是由瑞士工程师Arnold Francois于1895年发明并获得专利。1934-1936年法国、英国相继投入规模生产后来各主要工业国家意、加、澳、美、苏等都相继开发投产。

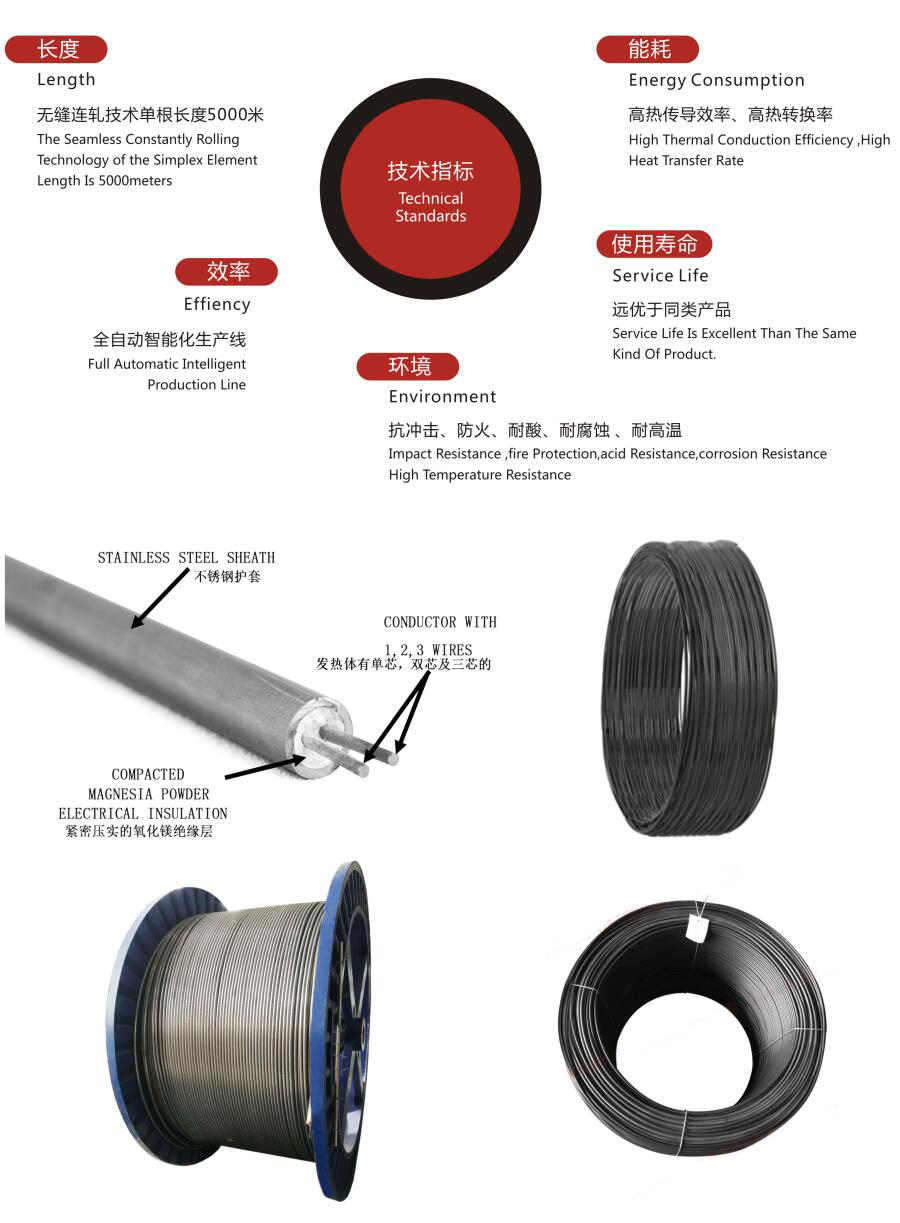

     该电缆由连续、无缝的金属护套、单根或多根电热线和紧密压实的氧化镁绝缘层构成,因此特别适用于高温管线的伴热,广泛应用于航空航天,核能,石油,化工,建筑,机械,电力能源等工业部门。历经几十年的考验,矿物绝缘加热电缆已是非常成熟的电缆产品

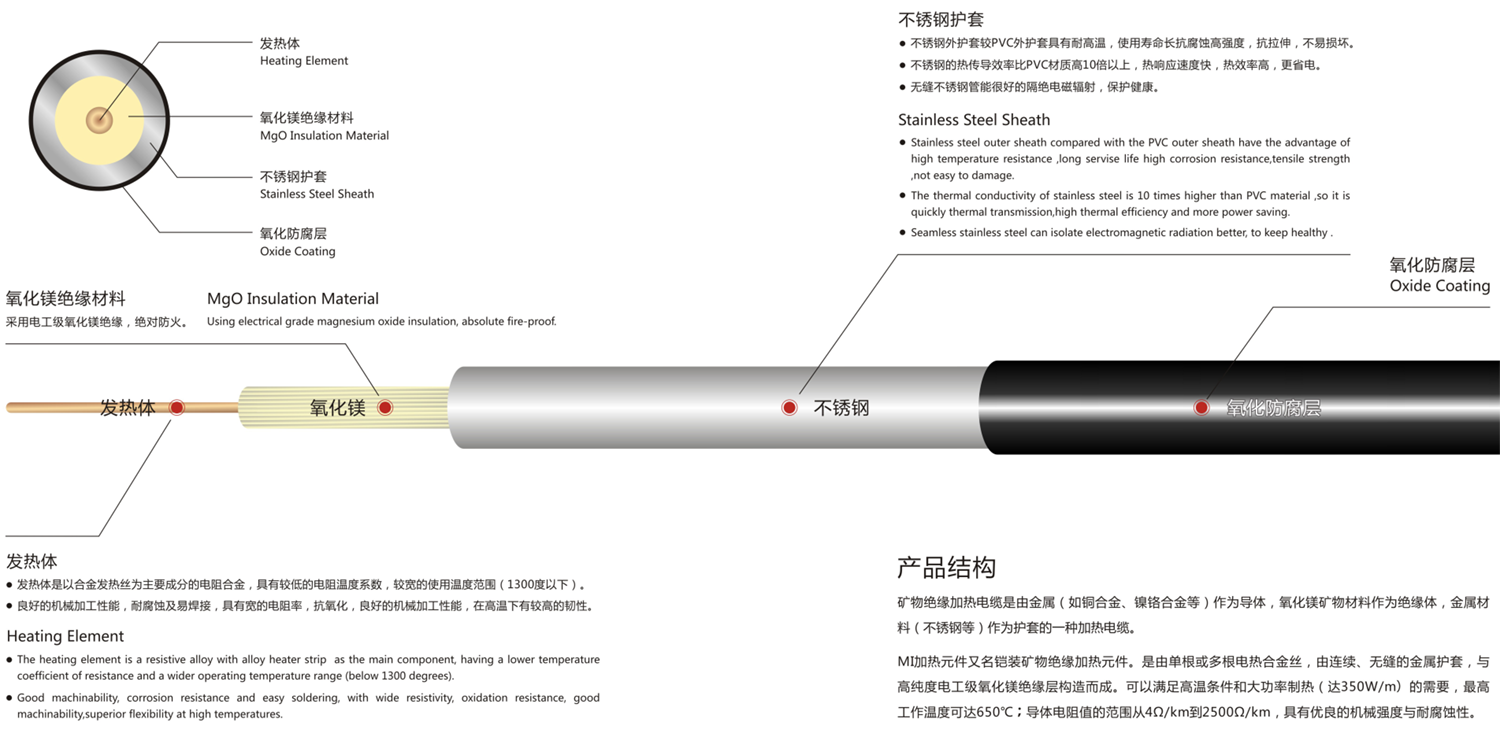

产品结构

     矿物绝缘加热电缆是由全属(如铜合金、镍铬合金等)作为导体,氧化镁矿物材料作为绝缘体金属材料(不锈钢等)作为护套的一种加热电缆。
     MI加热元件又名铠装矿物绝缘加热元件。是由单根或多根电热合金丝,由连续、无缝的金属护套,与高纯度电工级氧化镁绝缘层构造而成。可以满足高温条件和大功率制热(达350W/m) 的需要,最高工作温度可达650℃ ;导体电阻值的范围从4Ω/km到2500Ω/km.具有优良的机械强度与耐腐蚀性。


性能特点
    不锈钢护套矿物绝缘加热电缆主要是由无机物构成,其寿命长、不易老化、抗压强度高、外护套是不锈钢材料。因此不锈钢护套矿物绝缘加热电缆对比其他电缆具有绝对的优势。

根据MI加热电缆单双芯不同型号设计及冷端线长度,冷端及格兰尺寸(单位ft)均不同,参照下表:

设计A,D,E

设计B
冷端线参考编号 冷端线尺寸 最大电压(v) 最大电流 格兰尺寸 最大电流 格兰尺寸
14NS 14 600 15 1/2” 20 1/2”
12NS 12 300 20 1/2” -- --
12NS 12 600 20 1/2” 25 1/2”
10NS 10 600 30 3/4” 40 1/2”
8NS 8 600 50 3/4” 70 1/2”
 帮助资料:
英制单位与公制单位的换算方法是L(ft)x0.3048=L(m)
公制单位与公制单位的换算方法是L(m)x3.2808=L(ft)
