耐腐伴热采样复合管

产品介绍

      耐腐伴热采样复合管是环保监测系统中的重要部件,它是由一组耐腐高性能树脂导管辅以自限温伴热带(恒功率伴热带)以及补偿线缆组成内芯,外加保温层,最后敷以阻燃聚乙烯(PE)保护外套复合而成。自限温伴热带的自动限温功能,可以保证采样管内维持一定的温度,从而尽可能保证采集样品与初始值保持一致,最终确保环保监测系统连续、正确地采集样气。根据采集样气的成份、温度等实际情况,耐腐伴热采样复合管中采样导管可以选用不同的材质,如PFA(四氟乙烯与全氟烷基醚共聚物)、FEP(四氟乙烯和六氟丙烯共聚物)、PVDF(聚偏二氟乙烯)、PE(阻燃聚乙烯)、尼龙610等等, 伴热带可以选用中、低、高温度伴热带,另外还可以根据用户要求添加补偿导线、电源线等 。 产品使用寿命在15年以上。JB/T13242-2017

耐腐伴热采样复合管是由多种器件组合而成的一个复合体,在有限的截面上组合了多个系统。

●采样系统:可组合多种类型、材质的采样管:Teflon PFA、FEP、尼龙610、铜管、316SS、304SS等。

●热工系统:高效绝热、阻燃和质轻的保温层; 自动限温的伴热电缆或恒功率伴热电缆。

●电系统:可配备仪表信号电缆、补偿电缆和控制电缆满足仪表显示监控用。

●安全系统:适应不同的工艺条件,将各系统用铝箔或金属丝网屏蔽隔离,达到防火安全,防静电、电磁屏蔽的作用,有的加防水膜和增强阻燃、防紫外线的护套。多元系统的组合,集多功能于一体,使繁杂的工程简捷化。 对于远程工作和系统的远程诊断起到良好的保障作用。 伴热系统使管内气体不冷凝,保持在露点以上测量,故测量精度可以得到保证,为中央集中控制计算机化创造了条件。增强外护套可以防止交叉和因其它因素的损坏。


1   基本结构、分类和型号

1.1  基本结构

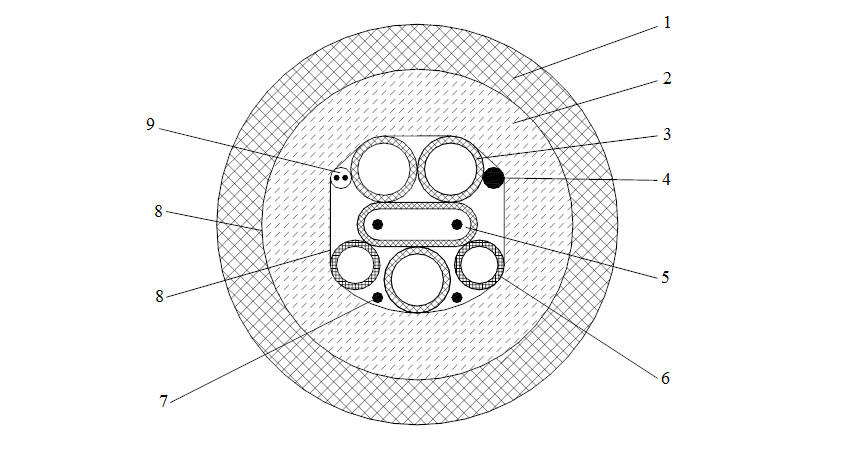

复合管的基本结构如图1。


1——外护套;2——保温层;3——采样管d1;4——电源线;5——伴热电缆;6——采样管d2

7——导线;8——屏蔽反射膜;9——补偿电缆

图1   基本结构图


1.2   分类

1.2.1  按伴热电缆的类型可分为:

a)自限温电伴热带复合管;

b)恒功率电伴热带复合管。

1.2.2  按采样管材料的不同可分为:

a) 聚偏氟乙烯(PVDF)复合管;

b) 聚全氟乙丙烯(FEP)复合管;

c) 可溶性聚四氟乙烯(PFA)复合管;

d) 聚四氟乙烯(乳白色PTFE)复合管;

e) 不锈钢(0Cr17Ni12Mo2)复合管。

1.3   型号

1.3.1  复合管产品的型号编制至少应包括以下内容:

a) 公称外径,单位为毫米(mm);

b)采样管外径,单位为毫米(mm);

c) 采样管数量;

d) 采样管材料;

e)工作温度(℃);

f) 伴热电缆类型,包括自限温电伴热带和恒功率电伴热带两类。

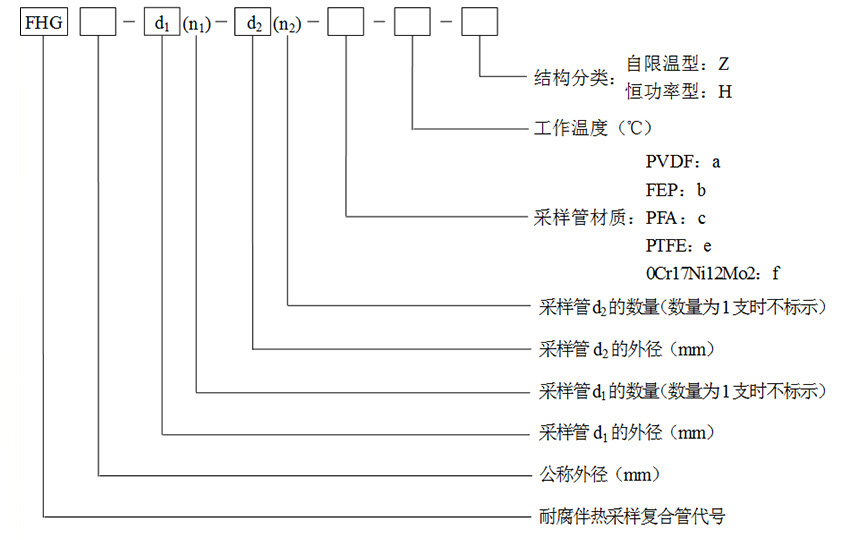

1.3.2  复合管的型号表示法如下:




典型型号介绍

示例1:型号为FHG36-8-b-120-Z,表示公称外径为36 mm,采样管外径为8 mm、数量1支、材质为聚全氟乙丙烯(FEP),采样管内工作温度120 ℃,伴热电缆为自限温型的复合管。

示例2:型号为FHG42-10(2)-c-180-H,表示公称外径为42 mm,采样管外径为10 mm、数量2支、材质为可溶性聚四氟乙烯(PFA),采样管内工作温度180 ℃,伴热电缆为恒功率型的复合管。

示例3:型号为FHG42-8-6(2)-c-200-H,表示公称外径为42 mm,采样管d1外径为8 mm、数量1支,采样管d2外径为6 mm、数量2支,采样管材质为可溶性聚四氟乙烯(PFA),采样管内工作温度200 ℃,伴热电缆为恒功率型的复合管。

示例4:型号为FHG45-8(2)-6(2)-f-250-H,表示公称外径为45 mm,采样管d1外径为8 mm、数量2支,采样管d2外径6 mm,数量2支,采样管材质为不锈钢(0Cr17Ni12Mo2),采样管内工作温度250 ℃,伴热电缆为恒功率型的复合管


CEMS烟气伴热取样管线中的取样导管可以选用不同的材质,如PFA、FEP、PTFE,或316ss不锈钢管。伴热带可以选用中、低、高温伴热,另外还可以添加补偿导线、电源线等。

CEMS伴热取样管技术参数

1、取样管线材质:PFA、FEP、PTFE、316L、硅钢管、蒙乃尔和HC276;外径φ6mm、φ8mm、φ10mm、1/4”、3/8”等,单芯、双芯、组合芯可选。

2、电伴热带:恒功率、自限温、MI加热电缆。

3、采样气体加热温度:65℃;80℃;120℃;160℃;220℃以上。

4、伴热管线外径:OD38±2mm;OD42±2mm。

5、黑色PVC/CVC防磨层。

6、功率:15~120W/M。

7、供电电源:220VAC   50Hz;220v。


CEMS伴热取样管安装细则

一、电气指标

(1)定额电压:220VAC

(2)自限温管线最大加热长度100~120m

(3)自限温管线配备断路器,电流值30A

(4)伴热系统一个回路

二、热工指标

(1)在-20℃环境温度,15m/s风速情况下,管内保持温度40~220℃

(2)采样管可耐各种酸、碱介质腐蚀,耐压强度1.0Mpa被泄漏

三、安装指标

(1)复合管的最小曲率半径0.5m

(2)最低安装温度-20℃(在-30℃~-40℃时采取适当措施)

(3)最小固定距离:垂直方向2m,水平方向4m

四、安装注意事项

五、施工时严禁扭曲及地面拖行,管头护套只允许在安装接点时拆开。

a、要将伴热带的尾端封闭好,防止伴热带两线芯短路,使伴热带烧毁。

b、伴热带的屏蔽层必须接地,以防引起触电事故。

c、接电源的一端要使用专用的中间接线盒或电源接线盒,避免事故隐患。

d、配电开关安装漏电保护器。
