防爆串联电伴热带
结构原理
如下结构图所示，三相具有相同截面积，一定长度的平行绝缘铜绞线为电源母线和发
热芯线，将其一端可靠短接，另一端接上380V电源，就形成了一个星形负载，根据焦耳一
楞次定律：Q=0.24×I2Rt电能转化为热能星形负载不断放出热量，形成一条连续的、发热
均匀的电伴热带。

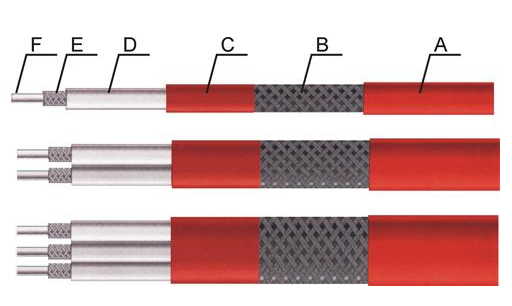

防爆单根串联电伴热带
防爆二根串联电伴热带
防爆三根串联电伴热带
A-加强(防腐)护套 B-金属屏蔽网
C-外护套 D、E-母线绝缘层 F-线心

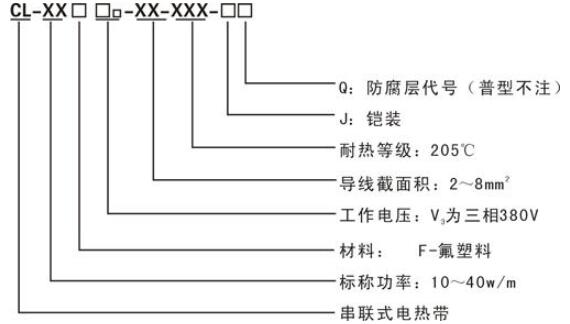

产品型号
串联电伴热带型号规格
|
型号规格 |
额定功率(w/m) |
使用长度(m) |
线芯截面(mm2) |
工作电压（V） |
总功率（Kw） |
阻燃性 |
|
CL-20FV3-2-205-J(Q) |
20 |
750 |
2 |
380 |
15 |
不然 |
|
CL-20FV3-3-205-J(Q) |
20 |
950 |
3 |
19 |
||
|
CL-20FV3-4-205-J(Q) |
20 |
1080 |
4 |
21.6 |
||
|
CL-20FV3-5-205-J(Q) |
20 |
1200 |
5 |
24 |
||
|
CL-20FV3-6-205-J(Q) |
20 |
1350 |
6 |
27 |
||
|
CL-30FV3-2-205-J(Q) |
30 |
600 |
2 |
18 |
||
|
CL-30FV3-3-205-J(Q) |
30 |
750 |
3 |
22.5 |
||
|
CL-30FV3-4-205-J(Q) |
30 |
870 |
4 |
26.1 |
||
|
CL-30FV3-5-205-J(Q) |
30 |
980 |
5 |
29.4 |
||
|
CL-30FV3-6-205-J(Q) |
30 |
1050 |
6 |
31.5 |
||
|
CL-40FV3-2-205-J(Q) |
40 |
510 |
2 |
20.4 |
||
|
CL-40FV3-3-205-J(Q) |
40 |
630 |
3 |
25.2 |
||
|
CL-40FV3-4-205-J(Q) |
40 |
730 |
4 |
29.2 |
||
|
CL-40FV3-5-205-J(Q) |
40 |
800 |
5 |
32.8 |
||
|
CL-40FV3-6-205-J(Q) |
40 |
900 |
6 |
36 |
注：可根据用户需要定制各种规格及长度的串联式电伴热带
单芯加强恒功率串联带 JFC-17/1J 设计335米/根*10 组成一组长1125m 51W/m 380V的串联带 总需3350米
