绕线式电热片 加热元件结构
绕线式电热片 —顾名思义电阻电热丝是通过手工缠绕加工而成的电热片加热器，多用于 硅胶电热片 加热器中。绕线式电热片加热元件的硅橡胶加热器具有出色的物理强度，能够承受反复弯曲，而不会影响加热器的使用寿命和性能。且绕线式电热片可根据客户要求，电压，功率电阻的不同，而设计电阻电热丝的长度，型号。但，绕线式电热片元件技术相对比较落后，按照设计好的图纸通过手动方式布线，布线精度难以控制，尤其是对小型加热器及不规则形状的三维立体硅胶加热应用，部分加热器/电热膜厂对绕线技术基本上已淘汰。
绕线式电热片元件工艺包括将电阻丝缠绕在玻璃纤维线上，以增加支撑和柔韧性。绕线电热片元件以特殊设计的模式布置，以确保均匀的热分布并符合硅橡胶加热器的尺寸和形状，避免孔洞和切口，或将热分布集中在特定部分，需根据应用要求选择加热器。电源引线或电线组用焊料连接到加热器绕组上，并通过硫化过程牢固地固定到位，确保绕线式电热片组件变得均匀。

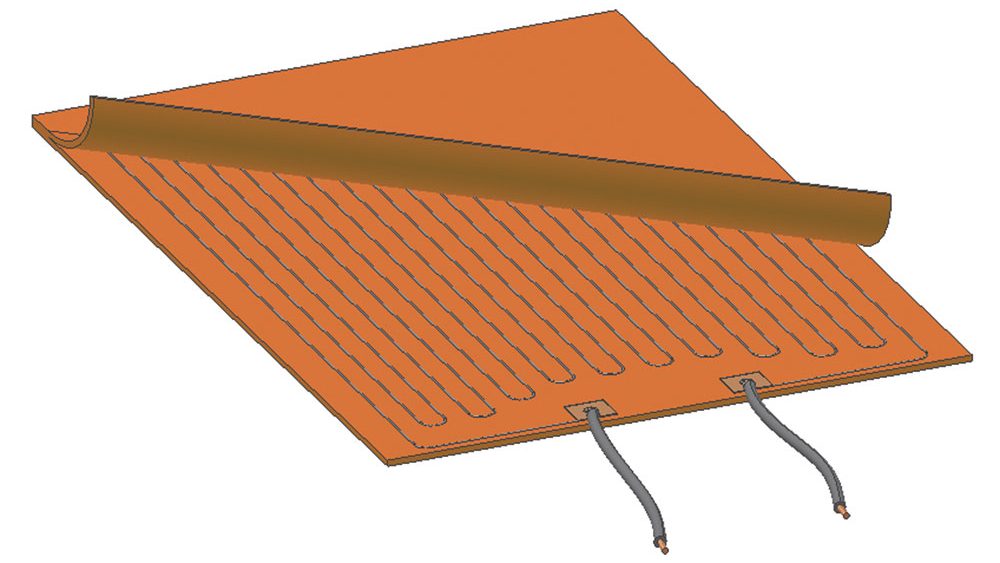

绕线式电热片 硅胶电热片加热元件结构
绕线式电热片/绕线式硅胶加热器的特色
1、绕线式硅胶加热器具有传统的金属加热器没有的柔性薄形面状发热特性
·绕线式硅胶加热器由玻璃纤维布上下二片中夹入硅胶后压实而成的二片薄片所构成的。
·绕线式电热片由于是薄片状的产品，因而具有良好传热性（标准厚1.5mm）。
·绕线式电热片具有柔软性，因此被加热物体可完全被密切接触，如曲面圆筒等。
·一般面状发热体为碳成分，而硅胶加热器的发热体为经过排列后的镍铬合金电阻丝，耐用且相对安全。
2、缠绕式电热片加热器的形状可按需自由定制，制作更加灵活
·缠绕式电热片与一般的碳成分的加热器不同，硅胶加热器有镍合金电阻体所构成的形状可以按被加热物体的形状，自由灵活地加工为圆形、三角形等。
·可以在短期内加工产品（一件也可），但长期批量性高质量要求的并不适合采用绕线式工艺。
3、绕线式硅胶加热器可以按产品需求进行设计
.缠绕式电热片可以用于各种行业各种设备。
·缠绕式电热片是薄片状，而且具有柔软性，用在其它产品上可达到轻量化、小型化。
蚀刻箔电热片 加热元件结构
蚀刻箔电热片 硅橡胶加热器由薄金属箔 (.001″) 制成，通常是镍基合金，作为电阻元件。要蚀刻的电阻图案在 CAD 软件中设计并印刷转移到箔上，再将箔层压到绝缘基板。然后通过酸喷雾处理发热元件/基板以产生所需的电阻图案。然后添加顶层并硫化硅橡胶或层压用于 Kapton 加热器。应用于在硅橡胶加热器中，然后将引线连接到加热器并用额外的硅橡胶绝缘以完成加热器。对于 Kapton® 加热器，引线连接到加热器并用环氧硅胶泥绝缘以完成加热器。
由于蚀刻箔电热片有较大的平坦表面积，蚀刻箔加热器与绕线元件相比具有出色的热传递。它可以以更高的功率密度提供更均匀的热分布，从而延长加热器的工作寿命。它还可以用分布式蚀刻箔电热片或单独的加热电路进行分区，以补偿负载变化。对于大批量的小尺寸加热器，建议使用蚀刻箔工艺。

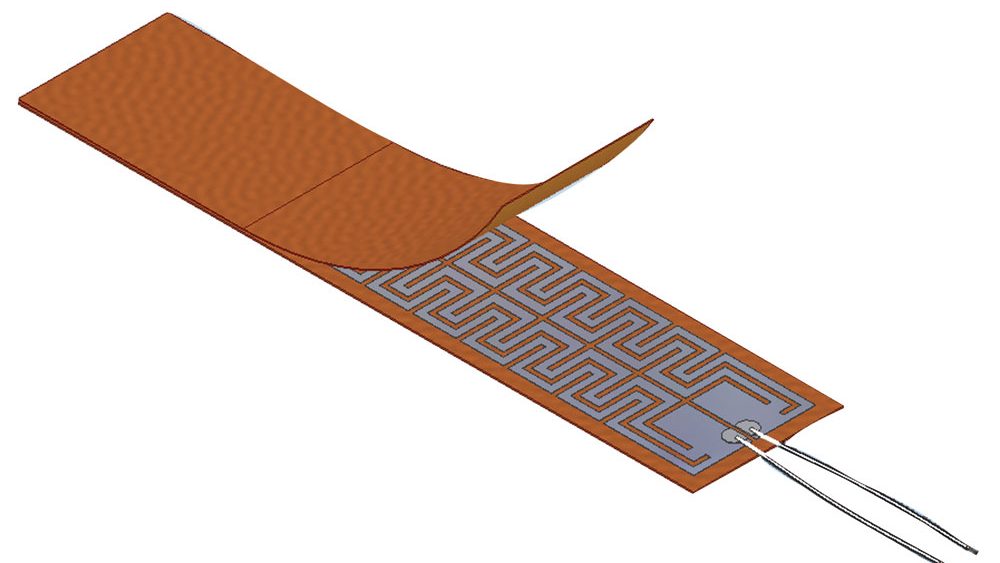

蚀刻箔电热片 硅胶电热片加热元件结构
蚀刻箔电热片 加热元件的特点：
1、蚀刻箔电热片可以根据客户要求，定做各种形状尺寸（如圆形、椭圆形、椎形），蚀刻箔式电热片更规整，易于批量化，生产效率更高。
2、硅橡胶电加热板的绝缘层由硅橡胶与玻璃纤维布复合而成，具有高绝缘性能，击穿电压可达20～50KV/mm 所以可以放心使用。 蚀刻箔电热片工艺也可用于 FPC电热膜、PET电热膜 的生产工艺。
3、蚀刻箔电热片 硅橡胶电加热板安装极为方便，可以通过室温硫化胶，硫化安装，也可以根据客户要求孔安装，背胶安装 或者用捆绑形式安装。
4、蚀刻箔电热片 发热元件用镍合金的合金箔进行蚀刻加工而成的，加热功率可达到2.1w/cm2,加热更加均匀。
常见出线A型
一起出线形式，硅胶加热片 宽度的边上靠中间位置
常见出线B型
一起出线形式，硅胶加热片宽度的边上靠右侧位置
常见出线C型
一起出线形式，硅胶加热片宽度的边上靠左侧位置
常见出线D型
两边单独出线形式，分别连接硅胶加热片宽度的两个边上靠中间位置
常见出线E型
两边单独出线形式，分别连接硅胶加热片宽度的两个边上靠左侧或右侧位置
常见出线F型
一起出线形式，硅胶加热片 长度的边上靠中间位置
常见出线G型
一起出线形式，硅胶加热片宽度的边上靠左侧位置
常见出线H型
一起出线形式，硅胶加热片宽度的边上靠右侧位置
常见出线I型
左右两边单独出线形式，分别连接硅胶加热片长度的边上同侧靠左侧或右侧位置
常见出线J型
一起出线形式，硅胶加热片 中间平面的位置
常见出线K型
一起出线形式，硅胶加热片圆形边上位置
常见出线L型
一起出线形式，硅胶加热片某一角的位置
PSA（压敏胶或压敏胶双面胶带）粘贴安装
工厂硫化压合式安装
磁性安装
打孔螺丝夹紧安装
D形环和肩带式安装
魔术贴 魔术带安装
引导钩和弹簧安装方式
索环和系带安装方式
重型弹簧夹安装方式
按压钮扣安装方式
外径复合安装
3D 立体覆盖安装
