LDB硅橡胶挠性电热板(以下简称“挠性板”),
按防爆电气设备“增安型e”的规定对挠性电热板进行考核。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，
仅该日期对应的版本适用于本文件:不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2406. 1-2008塑料 用氧指数法测定燃烧行为第1部分:导则
GB/T 2423.4 -2008电工电子产 品环境试验第2部分:试验方法:试验Db: 交变湿热(12h+12h循环)
GB 3836. 1-2010爆炸性环境第1部分:设备通用要求
GB 3836. 3- 2010爆炸性环境 第3部分:由增安型“e”保护的设备
GB/T 4208- 2017外壳防护等级 (IP代码)
GB 4706. 1-2005家用 和类似用途的安全第1部分:通用要求
GB 14048. 1-2012 l低压开关设备和控制设备第1部分:总则
产品规格及技术

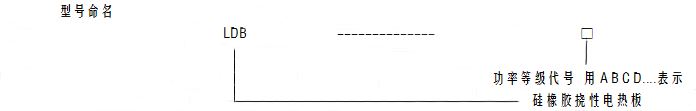

型号
LDB-A
LDB-B
LDB-C
LDB-D
电压AC/V
220
频率Hz
50
外形尺寸（mm）
610×305
610×610
610×1220
900×2200
额定功率（w）
600
1200
2400
9000
技术指标
5.2挠性板的正常工作条件:
a) 海拔不超过2000m:
b) 环境空气温度: - 30℃~+40℃:
c) 相对湿度80% (允许有雨雪侵袭) :
d)挠性板 所加热的容器的材料为导热材料:
e)挠性板安装时覆盖的隔热材料耐温大于150℃.
5.3电性能
5.3.1额定电压下的允许功率偏差为+5%~-10%。
5.3.2挠性板的 内层和加强层的绝缘电阻，常态应不小于50MΩ,湿态应不小于20MΩ。
5.3.3挠性板的 内层和加强层的介电强度，常态和湿态均应能承受1500V的交流工频电压，历时1min没有击穿和闪络现象，测试时，泄漏电流不大于30mA。
5.4热性能
5.4.1挠性板的平均表面热 负荷应不大于0.5W/cm2。
5.4.2在40C恒温条件下，对挠性板施以1.1倍额定电压，其最高表面温度不得超过200℃.
5.4.3接线端子的温升不超过65K。
5.5防爆安全性能
5.5.1挠性板板面和接线盒材料的耐燃氧指数应不小于27%。
5.5.2接线盒外壳的表面电阻不大于1X109。
5.5.3 室温下，板面、垫片和密封圈材料的邵氏A硬度为45~55， 经过老化试验，其硬度变化不得超过20%。
5.5.4接线盒内固定连接片与电热丝的螺母和预埋螺钉，应能承受3N.m的力矩作用而不产生转动或损坏。
5.5.5电缆和导线引入装 置夹紧试验按GB 3836. 1-2010规定和要求进行。
5.5.6挠性板主要零部件材料的耐温应不小于230℃，并具有吸湿性和防轻微腐蚀性能。
5.5.7接线盒体应能承受7J的冲击能力而不产生对防爆性能有影响的损坏。
5.5.8附件接线 部位材料的相对泄漏指数不得低于b级，最小电气间隙为8mm,最小爬电距离为10mm。
5.6 其它性能
5.6.1接线盒的防护等级为IP54。
5.6.2室温下板面的最小弯曲半径不小于0. 7m。
试验方法
|
序号 |
试验种类 |
试验项目 |
技术要求条款 |
试验方法参照标准 |
|
1 |
热性能 |
功率偏差 |
5.3.1 |
GB4706.1-2005中10.1条 |
|
2 |
绝缘电阻 |
5.3.2 |
GB3836.1-2010中第23.4.7.8条 |
|
|
3 |
介电强度 |
5.3.3 |
GB3836.3-2010中第6.1条 |
|
|
4 |
功率过载 |
5.3.4 |
GB4706.1-2005中19.3条 |
|
|
5 |
最高表面温度 |
5.4.2 |
GB3836.1-2010中第23.4.6条 |
|
|
6 |
接线端子温升 |
5.4.3 |
GB14048.1-2012中第8.3.3.3.3条 |
|
|
7 |
阻燃性能 |
5.5.1 |
GB/T2406.1-2008 |
|
|
8 |
接线盒表面电阻 |
5.5.2 |
GB3836.1-2010中第23.4.7.8条 |
|
|
9 |
橡胶老化试验 |
5.5.3 |
GB3836.1-2010中附录D3.3条 |
|
|
10 |
防爆安全性能 |
连接件扭转试验 |
5.5.4 |
GB3836.1-2010中第23.4.5条 |
|
11 |
电缆和导线引入装置夹紧试验 |
5.5.5 |
GB3836.1-2010中附录D2.3条 |
|
|
12 |
接线盒热稳定性试验 |
5.5.6 |
GB3836.1-2010中第23.4.6条 |
|
|
13 |
接线盒冲击试验 |
5.5.7 |
GB3836.1-2010中第23.4.7.7条 |
|
|
14 |
湿热试验 |
5.3.2 |
GB/T2423.4-2008 |
|
|
15 |
湿态绝缘电阻 |
5.3.2 |
GB3836.1-2010中第23.4.7.8条 |
|
|
16 |
电气间隙 |
5.5.8 |
GB3836.1-2010中第4.3条 |
|
|
17 |
爬电距离 |
5.5.8 |
GB3836.1-2010中第4.4条 |
|
|
18 |
湿态介电强度 |
5.5.3 |
GB3836.1-2010中第6条 |
|
|
19 |
其它性能 |
接线盒防护性能 |
5.6.1 |
GB/T4208-2017 |
|
20 |
最小弯曲半径 |
5.6.2 |
本标准 |
试验方法表面热负荷试验
表面热负荷试验按公式（1）计算C=P/S------(1)
式中 C-热负荷，W/cm2;
P-单位发热长度的实测功率，W；
S-单位长度上发热部位屏蔽层的表面积,Cm2
检验规则
7.1产品应由制造厂 质量检验部门检验合格后方能出厂，出厂产品应由质量检验合格证。
7.2 检验分为出厂检验和型式检验。
7.2.1 出厂检验按本标准5.3和5. 4.2条规定进行。
7.2.2 每块挠性板应进行7.2.1条出厂检验，如检验不合格则应剔除。
7.2.3型式检验 为本标准要求的全部项目。
7.2.4 有下列情况之一时应进行型式检验:
a)产品试制时;
b) 产品设计、工艺或材料有变更有可能影响性能时:
c) 相隔1年以上再生产的产品规格:
d)批量生产的规格， 每年进行一次，
e)防爆检验单位认为有必要时。
7.2.5 型式检验的样品应从出厂检验的合格品中抽取，抽取数量不小于1块，如有不合格项，应加倍
抽样对不合格项目进行复检，如仍有不合格项，则该批产品不合格。
8标志、包装、运输和贮存
8.1 标志
8.1.1接线盒体明显处须设置清晰的永久性凸纹标志“EX"。
8.1.2 接线盒体上设置警告牌“断电源后开盖”。
8.1.3 接线盒体内接地端旁设置清晰永久性接地符号“〨”。
8.1.4 商标。
8.2 铭牌内容
8.2.1右上方设明显 “EX”字样。
8.2.2 产品型号、名称、电压、功率,防爆等级合格证号、出厂日期和厂名。
8.3每块挠性板 与其相应附件组成一个包装，装入包装纸箱内，箱内附有产品合格证，产品使用说明书。箱外注明产品名称、数量、型号、规格和厂名，以及运输注意标记。
8.4包装好的挠性 板不得经受雨雪侵袭，不得生压和接近火种。
8.5挠性 板应贮存在空气流通、干燥的库房内。
