一、产品特点及用途
本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能，产品广泛应用于冶金、电力、石化等行业。
二、产品执行标准
阻燃耐火特性试验执行GB/T12666-2008标准
三、使用特性
1、交流额定电压：U0/U 450/750V。
2、最高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃；可溶性聚四氟乙烯(PFA)绝缘不超过260℃。
3、最低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-20℃；氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-15℃。
4、电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5、电缆允许弯曲半径：非铠装电缆最小为电缆外径的6倍；铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍；氟塑料绝缘和护套电缆最小为电缆外径的8倍。
四、基本型号及名称
|
(ZR192-)KFF |
氟46(进口PFA)绝缘和护套控制电缆 |
|
(ZR192-)KFFP |
氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制电缆 |
|
(ZR192-)KFFR |
氟46(进口PFA)绝缘和护套控制软电缆 |
|
(ZR192-)KFF22 |
氟46(进口PFA)绝缘和护套钢带铠装控制电缆 |
|
(ZR192-)KFFRP |
氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制软电缆 |
|
(ZR192-)KFFP1 |
氟46(进口PFA)绝缘和护套镀锡铜丝编织屏蔽控制软电缆 |
|
(ZR192-)KFFP2 |
氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制电缆 |
|
(ZR192-)KFFRP2 |
氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制软电缆 |
|
(ZR192-)KFV |
氟46(进口PFA)绝缘聚氯乙烯护套控制电缆 |
|
(ZR192-)KFVR |
氟46(进口PFA)绝缘聚氯乙烯护套控制软电缆 |
|
(ZR192-)KFVP |
氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆 |
|
(ZR192-)KFVRP |
氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆 |
|
(ZR192-)KFVP2 |
氟46(进口PFA)绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆 |
|
(ZR192-)KFVP22 |
氟46(进口PFA)绝缘铜丝编织屏蔽钢带铠装聚氯乙烯护套控制电缆 |
|
(ZR192-)KFRV22 |
氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制软电缆 |
|
(ZR192-)KFVP2-22 |
氟46(进口PFA)绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆 |
|
(ZR192-)KFGR(YGC-KF46R) |
氟46(进口PFA)绝缘硅橡胶护套控制软电缆 |
|
(ZR192-)KFGPR(YGC-KF46RP) |
氟46(进口PFA)绝缘硅橡胶护套铜丝编织屏蔽控制软电缆 |
注：1、采用进口PFA材料型号前加ZR192；其中ZR192-KFF耐高温防腐控制电缆系列获国家专利证书。
2、需要阻燃护套型号前加ZR；
3、导体线芯中铜丝可以采用镀锡铜导体；
4、如采用铝塑复合带绕包屏蔽，只需将型号中的P或P2改为P3即可。
五、代号名称和含义
|
项目 |
代号 |
说明 |
|
阻燃特性 |
ZR |
阻燃：分A、B、C三级 |
|
系列代号 |
K |
控制电缆 |
|
绝缘材料 |
F |
聚全氟乙丙烯(F46)最高工作温度200℃ |
|
|
|
可溶性聚四氟乙烯(PFA)最高为260℃(型号前加ZR192) |
|
护套材料 |
F |
聚全氟乙丙烯(F46)最高工作温度200℃ |
|
|
|
可溶性聚四氟乙烯(PFA)最高为260℃(型号前加ZR192) |
|
|
V |
聚氯乙烯 |
|
|
G |
硅橡胶 |
|
屏蔽材料 |
P |
铜丝编织屏蔽 |
|
|
P1 |
镀锡铜丝屏蔽 |
|
|
P2 |
铜带绕包屏蔽 |
|
|
P3 |
铝塑绕包屏蔽 |
|
铠装材料 |
22 |
钢带铠装聚氯乙烯护套 |
|
|
23 |
钢带铠装聚乙烯护套 |
|
|
32 |
钢丝铠装聚氯乙烯护套 |
|
|
33 |
钢丝铠装聚乙烯护套 |
|
导体结构 |
A |
单股导体 |
|
|
B |
7股绞合导体 |
|
|
R |
多股绞合导体 |
六、主要技术指标
1、成品电缆导体直流电阻(符合GB/T3956规定)参照附录A表3。
2、20℃时绝缘电阻不小于500MΩ·km。
3、成品电缆经受交流50Hz 3.0kV/5min电压试验不击穿。

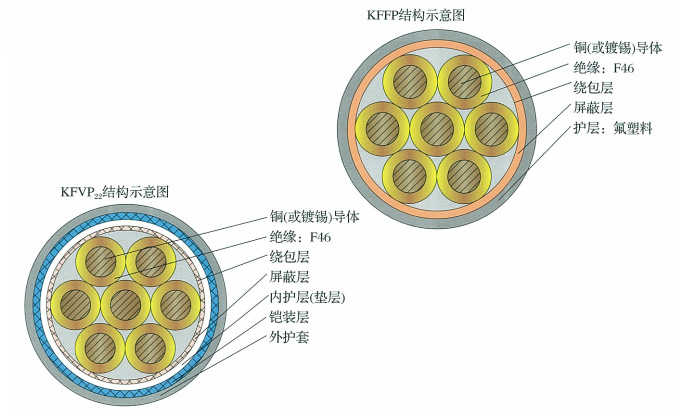

产品结构示意图
产品执行标准：Q/IRMV1－2008
温度范围：-60～+200℃
导体：镀锡铜绞线
颜色：红 黄 兰 白 黑 黄绿 棕
产品性能：产品具有耐磨防水抗老化性能。
产品应用：电动自行车、助动车、三轮电瓶车、电摩等现代绿色环保交通工具电机引出线。
|
规格 |
绝缘体 |
芯线颜色 |
成品参考外径mm |
|
|
芯线 |
护套 |
|||
|
3 × 1.0+5 × 0.2 |
F46 氟塑料 |
黑色聚氯乙烯护套料 |
1.0mm 2 黄绿兰 0.2mm 2 红黑黄绿兰 |
5.8 |
|
3 × 1.2+5 × 0.2 |
F46 氟塑料 |
黑色聚氯乙烯护套料 |
1.2mm 2 黄绿兰 0.2mm 2 红黑黄绿兰 |
5.9 |
|
3 × 1.5+5 × 0.2 |
F46 氟塑料 |
黑色聚氯乙烯护套料 |
1.5mm 2 黄绿兰 0.2mm 2 红黑黄绿兰 |
6.3 |
|
3 × 2.0+5 × 0.2 |
F46 氟塑料 |
黑色聚氯乙烯护套料 |
2.0mm 2 黄绿兰 0.2mm 2 红黑黄绿兰 |
6.9 |
|
3 × 2.0+5 × 0.3 |
F46 氟塑料 |
黑色聚氯乙烯护套料 |
2.0mm 2 黄绿兰 0.3mm 2 红黑黄绿兰 |
7.0 |
