概述及工作原理ECH series Explosion-proof Electrical Heater

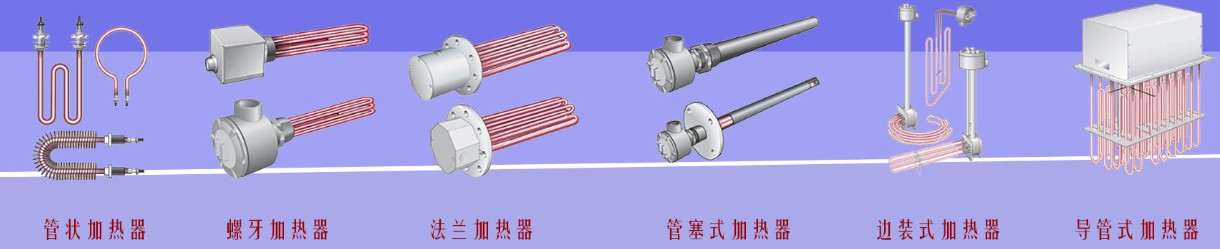

法兰式电加热器(也称插入式电加热器):是采用U型管状电热元件，依据加热不同介质设计规范，按照功率配置要求装配在法兰盖上，插入需加热物料中，发热元件工作时所发出的大量热量传导给被加热介质使介质温度升高，达到所需的工艺要求。当介质温度达到工艺要求的设定值时，控制系统根据温度传感器信号，经PID运算后调节电加热器输出功率，对发热元件的电阻性负载实现温度控制。使介质温度均匀，达到所需要求;当发热元件超温或低液位时，发热元件的联锁保护装置立即切断加热电源避免发热元件烧坏，延长使用寿命。（通过强迫对流或自然对流的方式对各种流动或静止的液体和气体进行加热。）
应用范围
法兰式电加热器主要针对石油、化工、食品、机械等行业各类储罐、容器、油箱内物料保温和加热。连接方式可采用法兰式或螺纹端面密封。
特点
1. 体积小、加热功率大；
2. 可在各种场合对各种介质进行加热，如防爆场合等；
3. 加热温度一般可达800℃
4. 加热系统可以全自动化控制，包括通过DCS系统对电加热系统进行控制；
5. 使用寿命长，具有多重的保护系统，安全可靠。
电加热器数据表
型号
浸入长度
功率（kW）
L（mm）
1W/cm2
2.3W/cm2
3.5W/cm2
7W/cm2
11W/cm2
3″（DN80）法兰 3个电热元件
ECH3/6-
600
1.1
2.5
3.9
8
12
ECH3/10-
1000
2.0
4.6
7
14
22
ECH3/15-
1500
3
7
11
21
33
5″（DN125）法兰 6个电热元件
ECH5/6-
600
2.2
5
8
15
24
ECH5/10-
1000
4
9
14
28
44
ECH5/15-
1500
6
14
21
42
66
ECH5/20-
2000
8.4
19
29
59
93
6″（DN150）法兰 12个电热元件
ECH6/6-
600
4.4
10
16
31
48
ECH6/10-
1000
8
18
28
56
88
ECH6/15-
1500
12
28
42
84
132
ECH6/20-
2000
17
39
60
120
187
ECH6/25-
2500
22
51
77
154
242
8″（DN200）法兰 18个电热元件
ECH8/6-
600
6.1
14
21
43
67
ECH8/10-
1000
12
28
42
84
132
ECH8/15-
1500
18
42
63
126
198
ECH8/20-
2000
25
57
88
175
275
ECH8/20-
2500
32
73
112
224
352
ECH8/30-
3000
39
87
136
273
429
10″（DN250）法兰 27个电热元件
ECH10/10-
1000
17
39
60
119
187
ECH10/15-
1500
27
62
95
189
297
ECH10/20-
2000
38
88
133
266
418
ECH10/25-
2500
49
112
170
340
539
ECH10/30-
3000
56
130
198
396
623
12″（DN300）法兰 36个电热元件
ECH12/10-
1000
23
53
81
161
256
ECH12/15-
1500
36
83
126
252
396
ECH12/20-
2000
50
115
175
350
550
ECH12/25-
2500
65
150
228
455
715
ECH12/30-
3000
75
173
264
529
831
14″（DN350）法兰 45个电热元件
ECH14/15-
1500
45
104
158
315
495
ECH14/20-
2000
63
145
220
440
693
ECH14/25-
2500
81
186
284
567
891
ECH14/30-
3000
94
217
330
660
1040
16″（DN400）法兰 72个电热元件
ECH16/15-
1500
72
133
200
504
792
ECH16/20-
2000
100
232
280
704
1100
ECH16/25-
2500
130
298
365
907
1420
ECH16/30-
3000
150
347
528
1056
1664
18″（DN450）法兰 108个电热元件
ECH18/15-
1500
108
250
379
756
1188
ECH18/20-
2000
151
348
528
1056
1663
ECH18/25-
2500
194
446
681
1360
2138
ECH18/30-
3000
225
520
792
1584
2496
