接地电阻测试仪
接地电阻测试主要测量器具接地线与机壳之间的接触点的电阻。测量的方式是依照欧姆定律，在接触点上流过一个电流，然后分别测量电流和接触点的电压值，再依照欧姆定律计算出电阻值，通常是流过一个较大的电流，模拟器具发生异常时所出现的异常电流状况，做为测试的条件。适用于测量各种电机、电器、仪器仪表、家用电器
产品图片
产品型号|产品参数
|
图片 |
|
|
|
|
|
|
产品型号 |

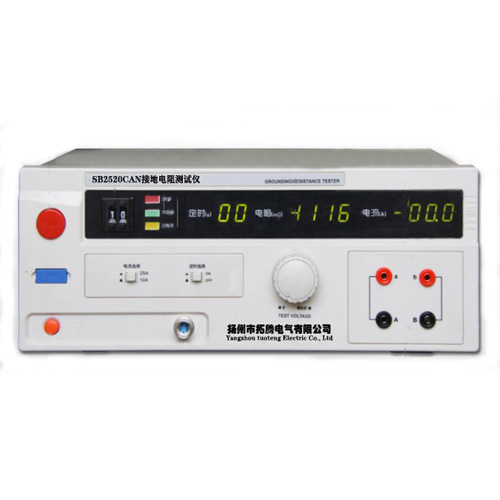

SB2520CAN |

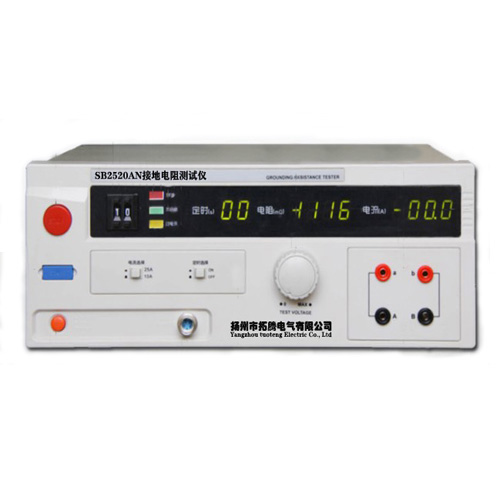

SB2520AN |

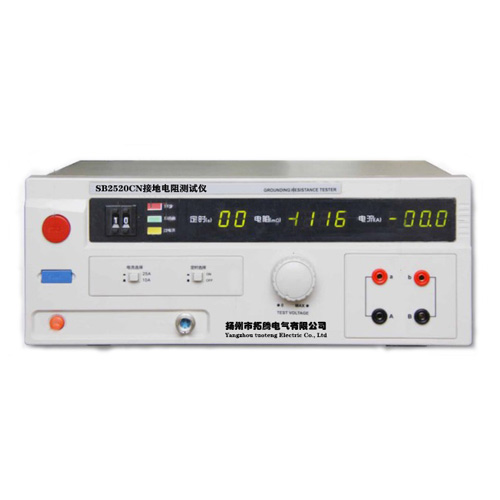

SB2520CN |

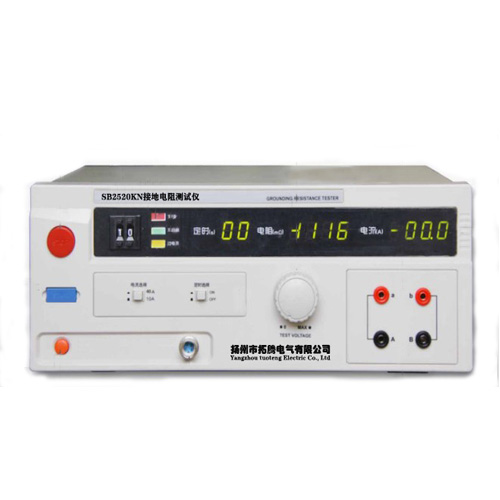

SB2525KN |

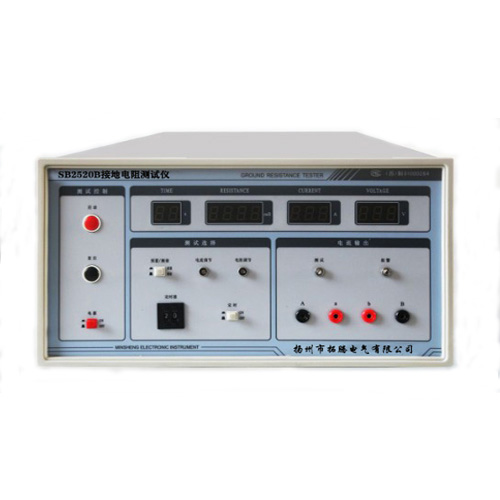

SB2520B |
|
测试电流 |
0～30A |
0～32A |
0～40A |
AC(0～30A)自动恒流 |
|
|
电流精度 |
5～30A ±5% |
5～32A ±5% |
5～40A ±5% |
AC：5～30(A)（恒流） ±5% |
|
|
测量范围 |
5A:0mΩ～600mΩ 10A: 0mΩ～500mΩ 25A: 0mΩ～200mΩ ±5% |
10A: 0mΩ～600mΩ 25A: 0mΩ～200mΩ ±5% |
|||
|
测量范围误差 |
50mΩ～600mΩ ±5% |
||||
|
测试电压 |
＜12V |
12V |
8V |
0V～8V |
|
|
时间控制 |
(1～99)S±5% 手动控制 任意预置 |
(1～99)S±5% 连续设定 |
|||
|
测试判别 |
数显、合格/不合格 、声光报警 |
||||
|
报警电阻值 |
100mΩ AC25A； 200mΩ AC 10A |
0～600mΩ 任意预置 |
|||
|
接口 |
○ |
||||
|
电源 |
AC 220V ±22V 50Hz±2Hz |
||||
|
重量 |
12KG |
13KG |
14KG |
14KG |
17.5KG |

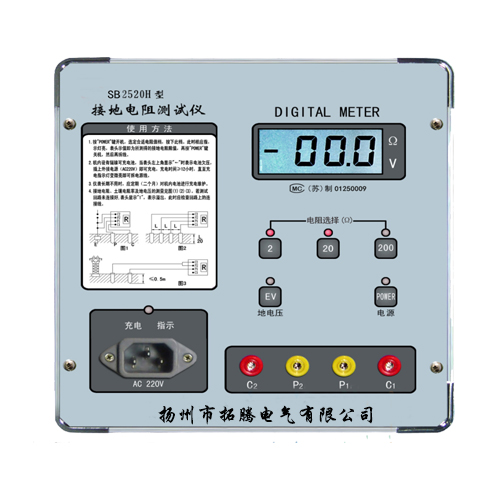

SB2520H 便携式接地电阻测试仪产品说明：
测量范围：0～2(Ω) ～20(Ω) ～200(Ω)
地 电 压：AC 0～30(V)
精 度：3% 分辩率：0.001Ω 0.01Ω 0.1Ω 0.01V
电 源：DC 9V～12V(可充)或220V 50Hz
特 点：数字显示,内置可充电池,可交、直两种供电；抗工频干扰能力强，精度高，不需人工调零，体积小，重量轻，携带方便。
SB2520H 便携式接地电阻测试仪性能特点：
满足GB4706.1-2005、GB8898、GB3883、GB7251.1-2005、GB5226.1-2002等国内外安规标准测试；符合JJG984-2004安规计量检定规程要求，适用于电力、通信、铁路及工矿企业等部门各种接地装置的接地电阻的测量。也可测量土壤电阻率及地电压。
技术参数：
|
参数 |
名称 |
全数显接地电阻测试仪 |
|
|
型号 |
SB2520H |
||
|
阻抗测量范围 |
0～2(Ω) 2～20(Ω) 20～200(Ω) |
|
|
|
测试电压 |
AC 0～30V ±5% |
||
|
测量精度 |
0～0.2Ω≤±3% 1d |
||
|
分辨率 |
0.001Ω、0.01Ω、0.1Ω 、0.01V |
||
|
测量误差 |
允许辅助接地电阻： |
||
|
显示方式 |
全数显 |
||
|
环境要求 |
相对湿度≤85%RH 环境温度0～45℃ |
||
|
重量 |
5kg |
||
|
体积(W×H×D)mm3 |
210×110×250 |
||
|
电源 |
DC:9V～12V(可充）或220V50Hz |
||

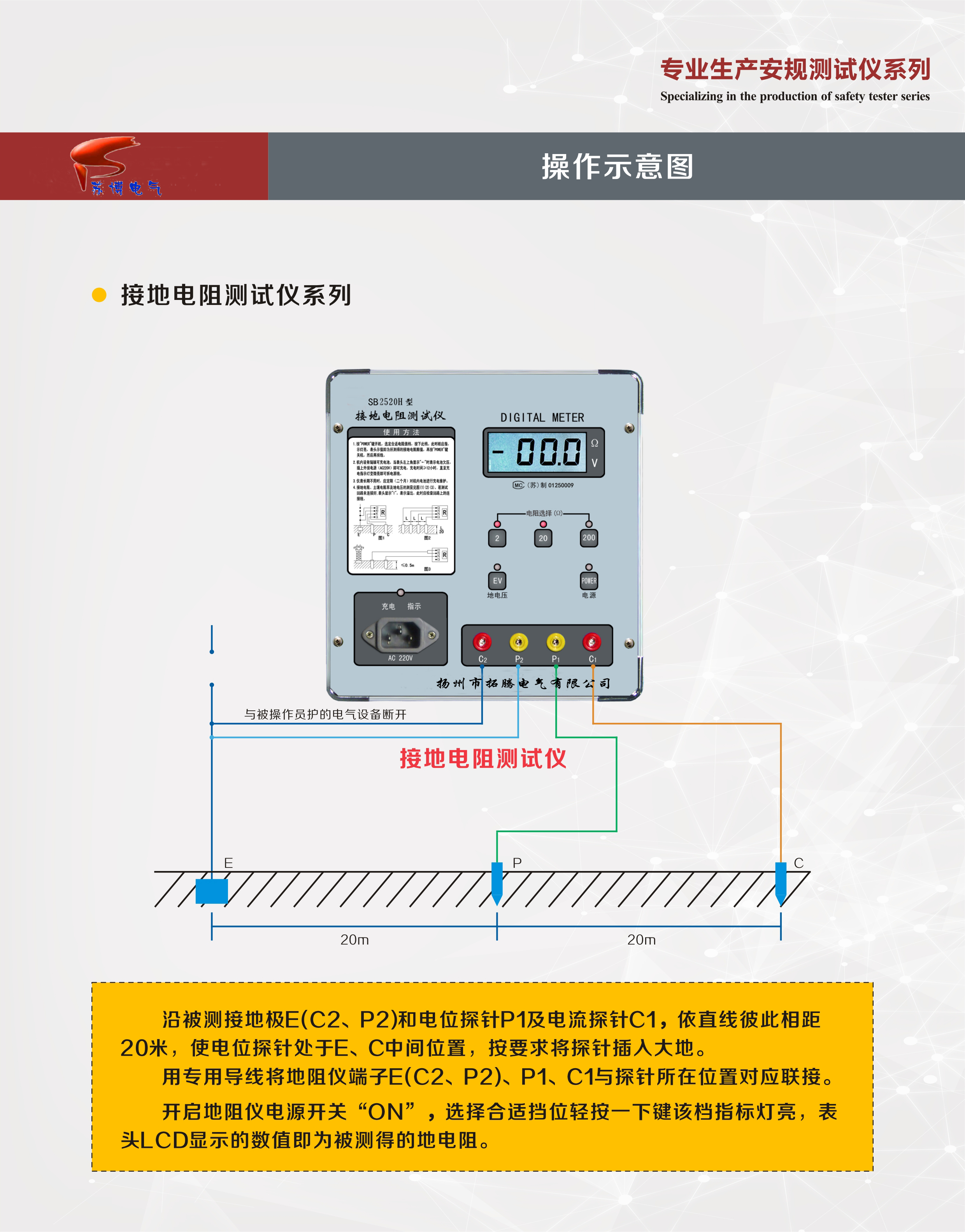

操作接线
